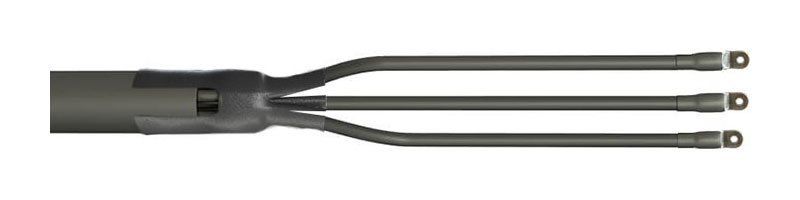

Муфты кабельные 3 ПКВ(Н)Тп-1
Зэтарус

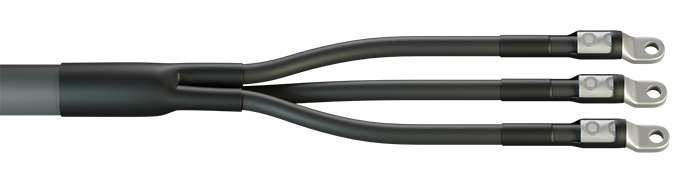

tp-1-zetarus.png "3 ПКВ(Н)Тп-1")
3 ПКВ(Н)Тп-1

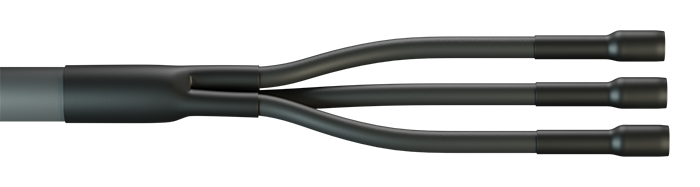

tp-1-zetarus-bn.png "3 ПКВ(Н)Тп-1")
3 ПКВ(Н)Тп-1
Расшифровка
3
П
К
В(Н)
Тп
-
1
для трёхжильных кабелей
для кабелей с пластмассовой изоляцией
концевая
внутренней и наружной установки (универсальная)
с термоусаживаемой перчаткой
на номинальное напряжение 1 кВ
Технические характеристики
| Тип муфты | концевая |
| Материал муфты | термоусаживаемая с перчаткой |
| Напряжение | 1 кВ |
| Материал изоляции кабеля | пластмасса |
| Защитный покров кабеля | без брони |
| Комплект заземления | нет |
| Установка | внутренняя |
| наружная | |
| Количество жил | 3 |
| Сечение | 16 мм2 |
| 25 мм2 | |
| 35 мм2 | |
| 50 мм2 | |
| 70 мм2 | |
| 95 мм2 | |
| 120 мм2 | |
| 150 мм2 | |
| 185 мм2 | |
| 240 мм2 | |
| Наконечники в комплекте | болтовые |
| нет | |
| Нормативные документы | ГОСТ 13781.0-86 |
| ТУ 3599-007-99856433-2011 | |
Производитель
АО «ЗЭТА», Новосибирск
| Дилеры |
| ООО «Кабельная арматура», Новосибирск |
| ООО «Кабельная арматура», Москва |
Номенклатура
- 3 ПКВ(Н)Тп-1 (16-25) без наконечников Зэтарус zeta20514
- 3 ПКВ(Н)Тп-1 (16-25) с наконечниками Зэтарус zeta20518
- 3 ПКВ(Н)Тп-1 (35-50) без наконечников Зэтарус zeta20515
- 3 ПКВ(Н)Тп-1 (35-50) с наконечниками Зэтарус zeta20520
- 3 ПКВ(Н)Тп-1 (70-120) без наконечников Зэтарус zeta20516
- 3 ПКВ(Н)Тп-1 (70-120) с наконечниками Зэтарус zeta20521
- 3 ПКВ(Н)Тп-1 (150-240) без наконечников Зэтарус zeta20513
- 3 ПКВ(Н)Тп-1 (150-240) с наконечниками Зэтарус zeta20522
