Выключатели автоматические дифференциального тока D63 4,5кА

КЭАЗ

D63 4,5кА

4,5кА

автоматический выключатель дифференциального тока (differential)
обозначение модификации
номинальный условный ток короткого замыкания 4,5 кА

Тип	выключатель автоматический дифференциального тока

Исполнение	модульное (на DIN-рейку)

Механизм дифференциальной защиты	электронный

Номинальное напряжение переменного тока	230 / 400 В

Частота переменного тока	50 Гц

Номинальный ток	6,0 А
	10 А
	16 А
	20 А
	25 А
	32 А
	40 А

Номинальный отключающий дифференциальный ток	30 мА
	100 мА

Количество полюсов	1+N

Тип характеристики мгновенного расцепления	C

Тип характеристики дифференциального тока	AC

Номинальная отключающая способность	4,5 кА

Номинальное импульсное выдерживаемое напряжение	4,0 кВ

Количество занимаемых DIN-модулей	2

Климатическое исполнение и категория размещения ГОСТ 15150-69	У3

Степень защиты ГОСТ 14254-2015	IP20

Нормативные документы	ТУ 3422-046-05758109-2008

D63-22C6-AC-У3 (2P, C6, 30mA, 4,5кА) 328103
D63-23C6-AC-У3 (2P, C6, 100mA, 4,5кА) 328110
D63-22C10-AC-У3 (2P, C10, 30mA, 4,5кА) 328097
D63-23C10-AC-У3 (2P, C10, 100mA, 4,5кА) 328104

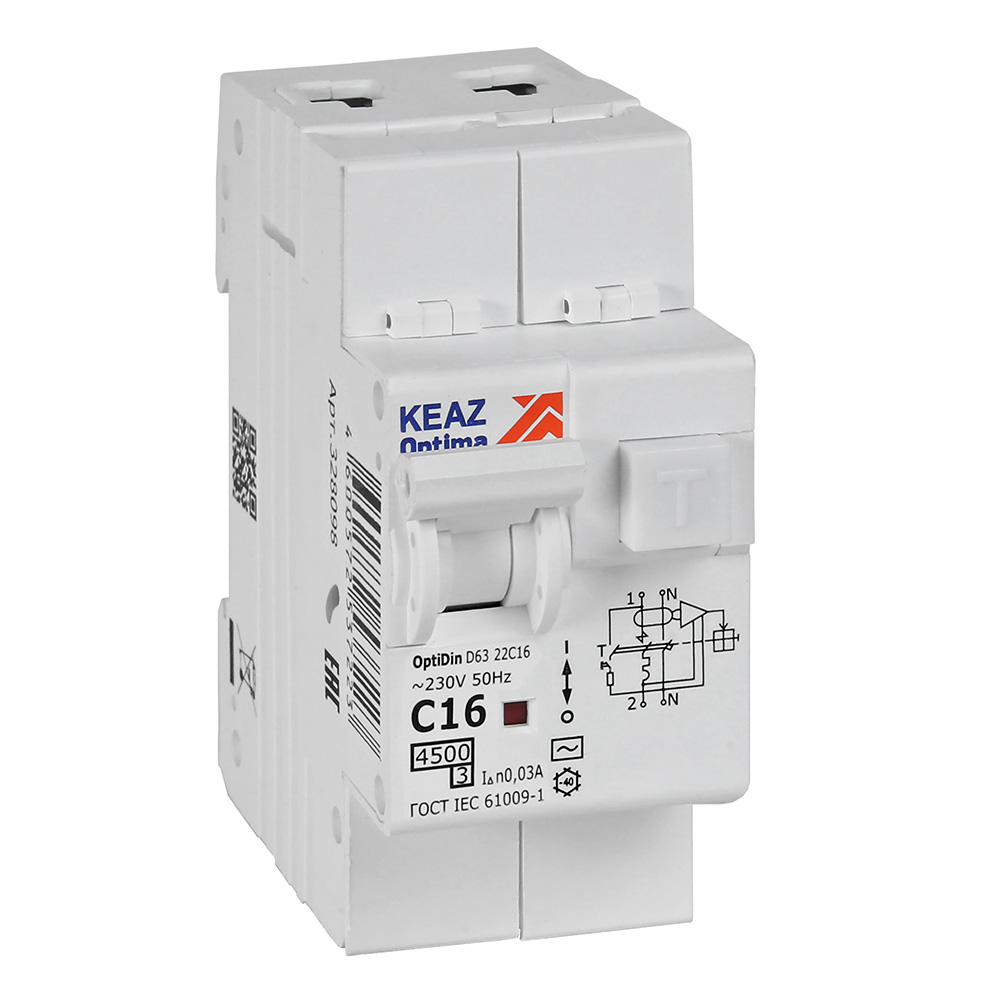

D63-22C16-AC-У3 (2P, C16, 30mA, 4,5кА) 328098
D63-23C16-AC-У3 (2P, C16, 100mA, 4,5кА) 328105
D63-22C20-AC-У3 (2P, C20, 30mA, 4,5кА) 328099

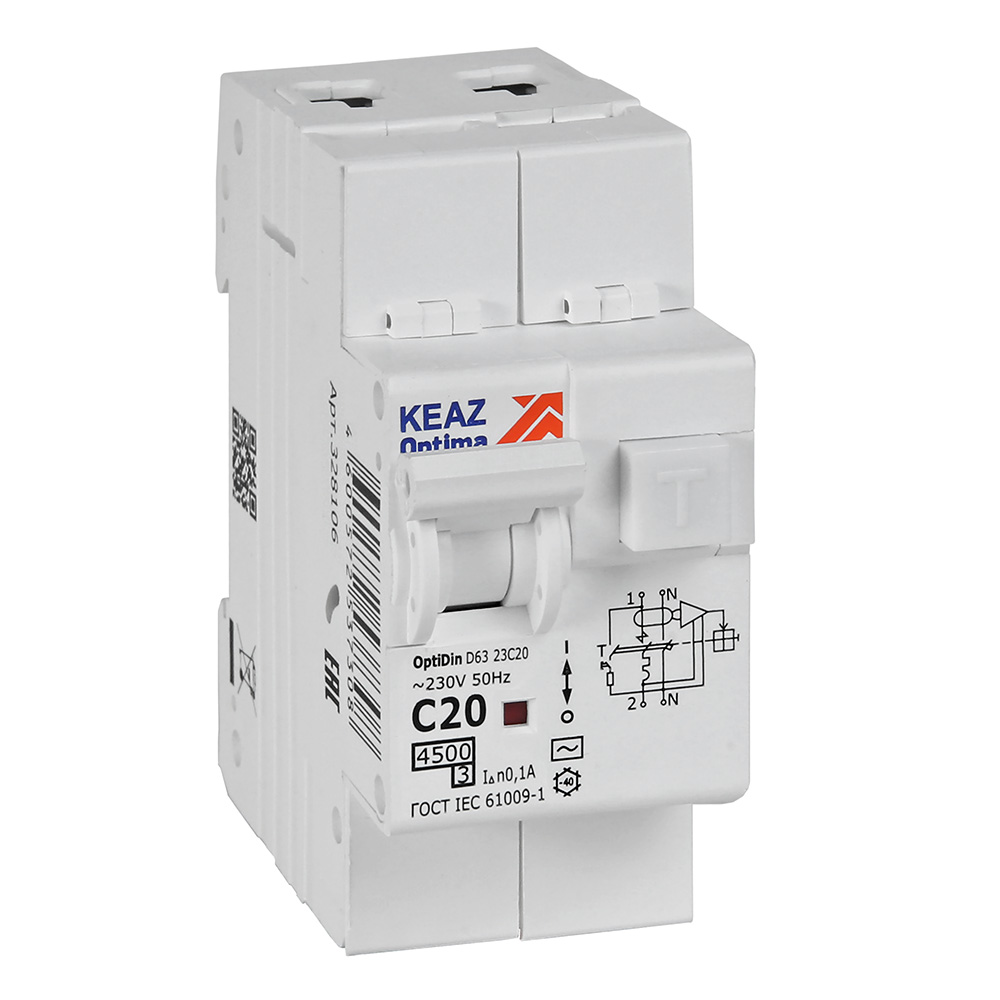

D63-23C20-AC-У3 (2P, C20, 100mA, 4,5кА) 328106
D63-22C25-AC-У3 (2P, C25, 30mA, 4,5кА) 328100

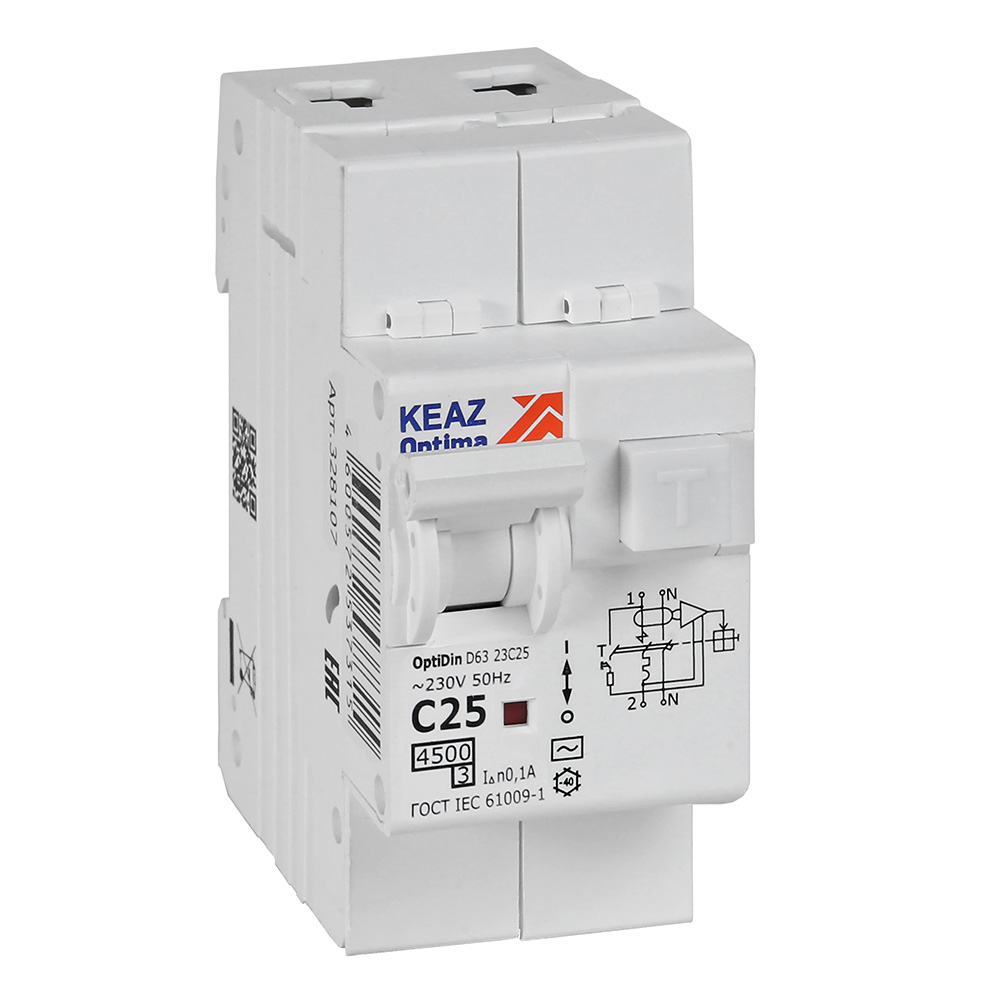

D63-23C25-AC-У3 (2P, C25, 100mA, 4,5кА) 328107
D63-22C32-AC-У3 (2P, C32, 30mA, 4,5кА) 328101
D63-23C32-AC-У3 (2P, C32, 100mA, 4,5кА) 328108
D63-22C40-AC-У3 (2P, C40, 30mA, 4,5кА) 328102
D63-23C40-AC-У3 (2P, C40, 100mA, 4,5кА) 328109
