Кабель АКВБбШвз

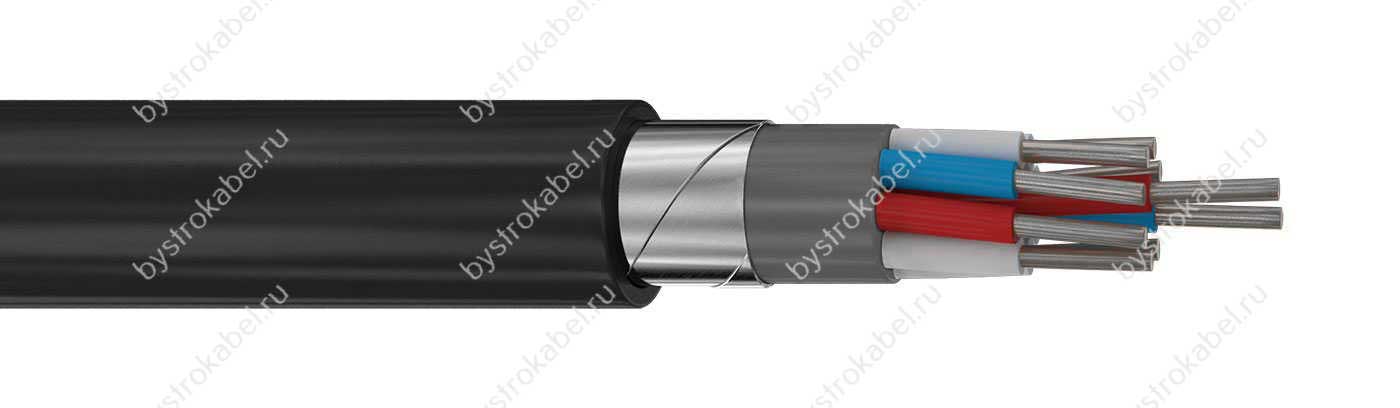

АКВБбШвз 10х2,5
Расшифровка
А
К
В
Бб
Шв
з
алюминиевая жила
контрольный кабель
изоляция из ПВХ пластиката
броня из стальных лент без подушки
шланг из ПВХ пластиката
с заполнением
Конструкция
1. Однопроволочная круглая алюминиевая жила, соответствующая 1 классу по ГОСТ 22483-2012. 2. Изоляция из ПВХ пластиката номинальной толщиной 0,6...0,9 мм. 3. Заполнение между скрученными изолированными жилами. 4. Разделительный слой из полиэтилена или ПВХ пластиката толщиной не менее 0,5 мм или в виде лент из полиамидной, полиэтилентерефталатной плёнки или из крепированой бумаги толщиной не менее 0,5 мм. 5. Защитный покров типа «БбШв» по ГОСТ 7006-72.
А. Без подушки.
Б. Броня из двух стальных оцинкованных лент толщиной не менее 0,3 мм.
В. Наружный покров из выпрессованного поливинилхлоридного защитного шланга
толщиной не менее 1,8...2,0 мм.
Технические характеристики
| Номинальное переменное напряжение | 0,66 кВ частотой до 100 Гц |
| Номинальное постоянное напряжение | 1 кВ |
| Испытательное переменное напряжение | 2,5 кВ частотой 50 Гц |
| Время выдержки при испытании | 5 мин |
| Сопротивление изоляции при 20 °C | не менее 6,0...9,0 МОм·км |
| Строительная длина | не менее 150 м |
| Маломеры в партии | не более 10% кусками от 51 м, не более 5% — 20...50 м |
| Минимальный радиус изгиба | 10 наружных диаметров |
| Диапазон рабочих температур | −50...+50 °C |
| Срок службы | не менее 15 лет с даты изготовления |
| не менее 25 лет при прокладке в помещениях |
