Энциклопедия Кабели контрольные с ПВХ изоляцией Кабель АКВВБ-ХЛ

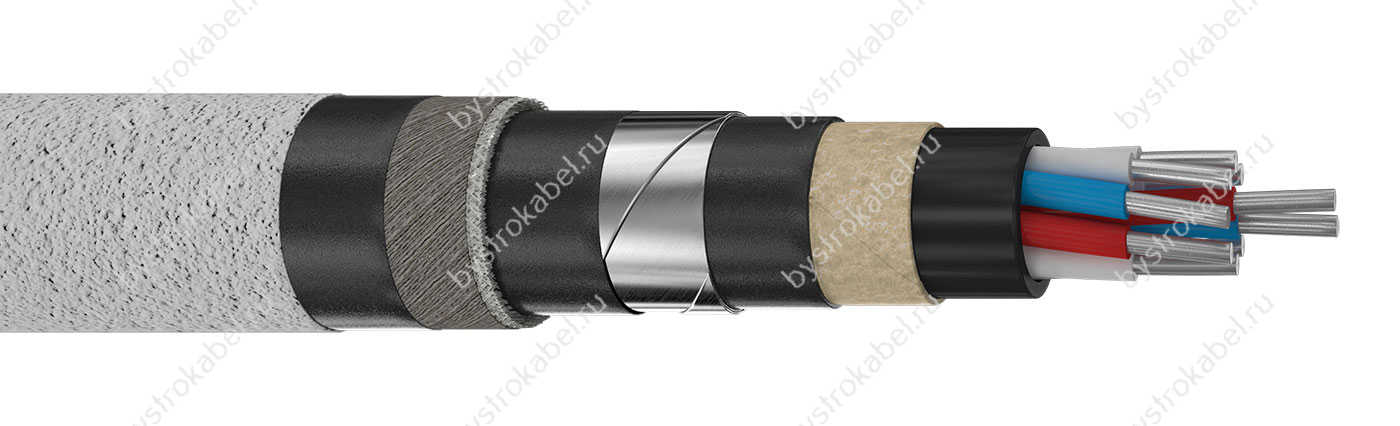

АКВВБ-ХЛ 10х4,0

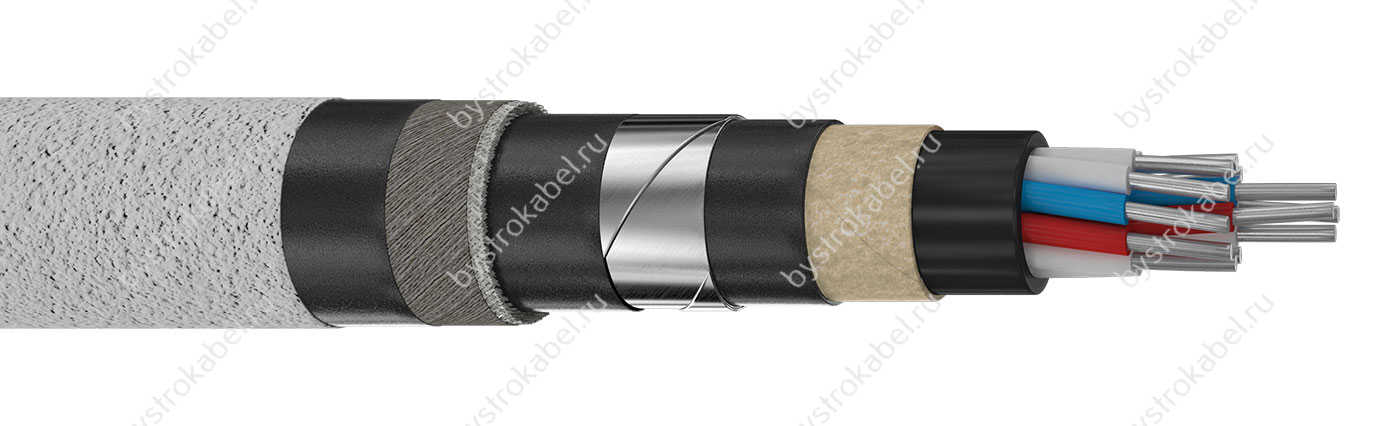

АКВВБ-ХЛ 14х2,5

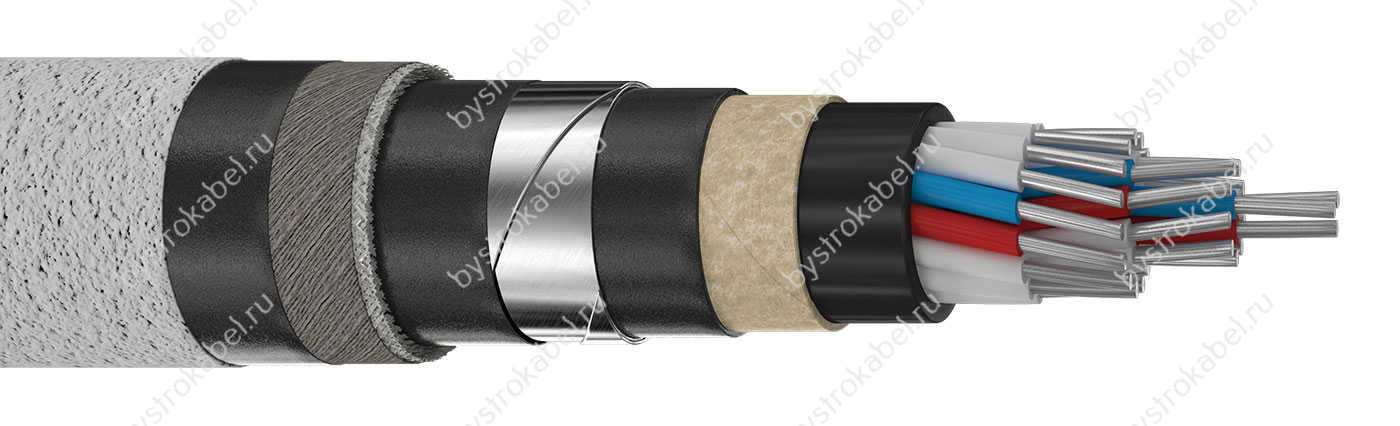

АКВВБ-ХЛ 27х2,5
Расшифровка
А
К
В
В
Б
-
ХЛ
алюминиевая жила
контрольный кабель
изоляция из ПВХ пластиката
оболочка из ПВХ пластиката
броня из стальных лент
холодостойкое исполнение
Конструкция
1. Однопроволочная круглая алюминиевая жила, соответствующая 1 классу по ГОСТ 22483-2012. 2. Изоляция жилы из ПВХ пластиката повышенной морозостойкости номинальной толщиной 0,6...0,9 мм. 3. Разделительный слой в виде ленты из полиамидной или полиэтилентерефталатной плёнки, из кабельной или телефонной бумаги. Допускается изготовление кабеля без разделительного слоя при отсутствии прилипания изоляции к оболочке. 4. Оболочка из ПВХ пластиката повышенной морозостойкости, соответствующая категории Обп-2 по ГОСТ 23286-78, номинальной толщиной 1,5...1,9 мм. 5. Защитный покров типа «Б» по ГОСТ 7006-72.
А. Подушка толщиной не менее 1,0 мм:
— крепированная бумага или кабельная пропитанная бумага;
— битумный состав или битум.
Б. Броня из двух стальных чёрных или оцинкованных лент толщиной не менее 0,3 мм.
В. Наружный покров толщиной не менее 2,0 мм:
— битумный состав или битум, или вязкий подклеивающий состав;
— пропитанная кабельная пряжа или стеклянная пряжа из штапелированного волокна;
— битумный состав или битум, или вязкий подклеивающий состав;
— покрытие, предохраняющее витки кабеля от слипания.
Технические характеристики
| Номинальное переменное напряжение | 0,66 кВ частотой до 100 Гц |
| Номинальное постоянное напряжение | 1 кВ |
| Испытательное переменное напряжение | 2,5 кВ частотой 50 Гц |
| Время выдержки при испытании | 5 мин |
| Сопротивление изоляции при 20 °С | не менее 6,0...9,0 МОм·км |
| Строительная длина | не менее 150 м |
| Маломеры в партии | не более 10% кусками от 51 м, не более 5% — 20...50 м |
| Минимальный радиус изгиба | 10 наружных диаметров |
| Диапазон рабочих температур | −60...+40 °C |
| Срок службы | не менее 30 лет с даты изготовления |
Купить из наличия
АКВВБ-ХЛ нет ни на одном из 1174 складов.
Производители
Мы не знаем производителей АКВВБ-ХЛ.
Кабельные муфты
Мы не знаем муфты для АКВВБ-ХЛ. Попробуйте подобрать муфту по характеристикам.
Маркоразмеры
- АКВВБ-ХЛ 4х2,5
- АКВВБ-ХЛ 4х4,0
- АКВВБ-ХЛ 4х6,0
- АКВВБ-ХЛ 4х10
- АКВВБ-ХЛ 5х2,5
- АКВВБ-ХЛ 5х4,0
- АКВВБ-ХЛ 5х6,0
- АКВВБ-ХЛ 5х10
- АКВВБ-ХЛ 7х2,5
- АКВВБ-ХЛ 7х4,0
- АКВВБ-ХЛ 7х6,0
- АКВВБ-ХЛ 7х10
- АКВВБ-ХЛ 10х2,5
- АКВВБ-ХЛ 10х4,0
- АКВВБ-ХЛ 10х6,0
- АКВВБ-ХЛ 10х10
- АКВВБ-ХЛ 14х2,5
- АКВВБ-ХЛ 14х4,0
- АКВВБ-ХЛ 14х6,0
- АКВВБ-ХЛ 14х10
- АКВВБ-ХЛ 19х2,5
- АКВВБ-ХЛ 19х4,0
- АКВВБ-ХЛ 19х6,0
- АКВВБ-ХЛ 19х10
- АКВВБ-ХЛ 27х2,5
- АКВВБ-ХЛ 27х4,0
- АКВВБ-ХЛ 27х6,0
- АКВВБ-ХЛ 37х2,5
- АКВВБ-ХЛ 37х4,0
- АКВВБ-ХЛ 37х6,0
- АКВВБ-ХЛ 52х2,5
