Энциклопедия Кабели контрольные с ПВХ изоляцией Кабель АКВВГ

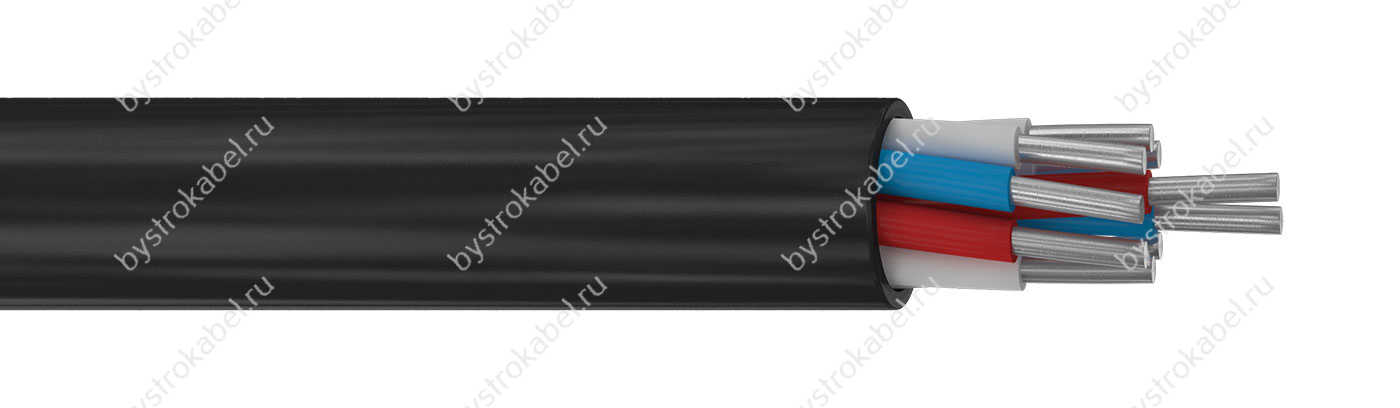

АКВВГ 10х4,0

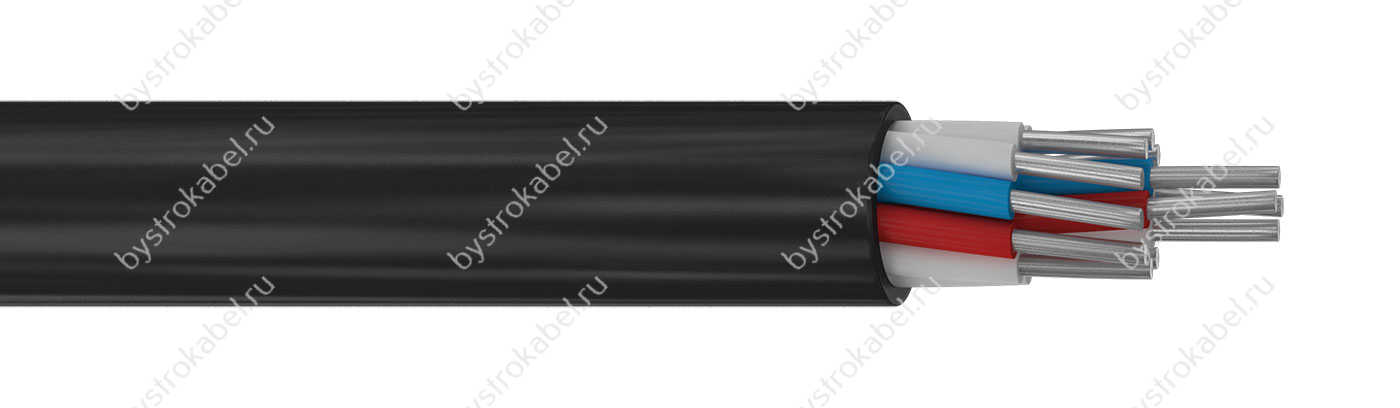

АКВВГ 14х2,5

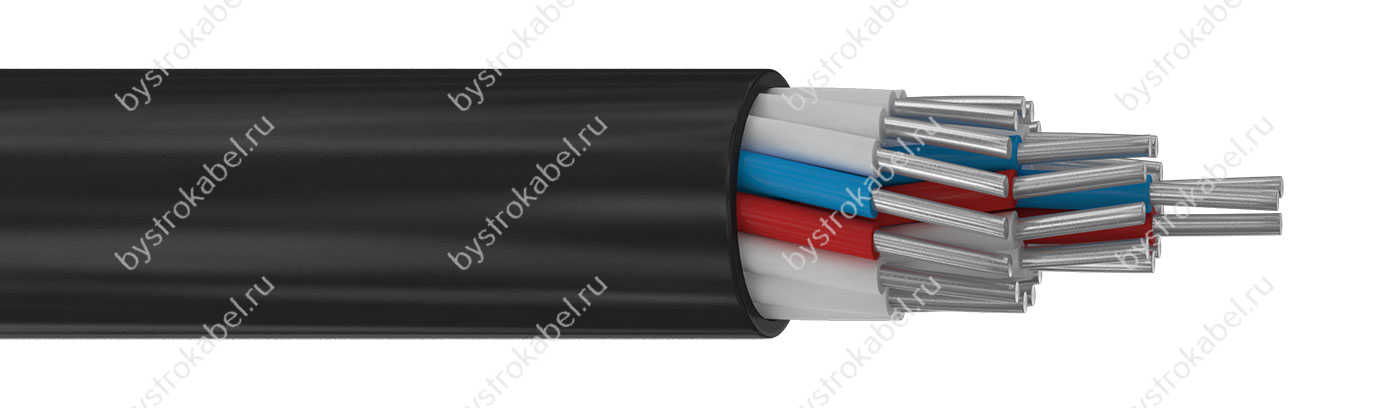

АКВВГ 27х2,5
Расшифровка
А
К
В
В
Г
алюминиевая жила
контрольный кабель
изоляция из ПВХ пластиката
оболочка из ПВХ пластиката
защитный покров отсутствует («голый»)
Конструкция
1. Однопроволочная круглая алюминиевая жила, соответствующая 1 классу по ГОСТ 22483-2012. 2. Изоляция жилы из ПВХ пластиката номинальной толщиной 0,6...0,9 мм. 3. Разделительный слой в виде ленты из полиамидной или полиэтилентерефталатной плёнки, из кабельной или телефонной бумаги. Допускается изготовление кабеля без разделительного слоя при отсутствии прилипания изоляции к оболочке. 4. Оболочка из ПВХ пластиката, соответствующая категории Обп-2 по ГОСТ 23286-78, номинальной толщиной 1,5...1,9 мм.
Технические характеристики
| Номинальное переменное напряжение | 0,66 кВ частотой до 100 Гц |
| Номинальное постоянное напряжение | 1 кВ |
| Испытательное переменное напряжение | 2,5 кВ частотой 50 Гц |
| Время выдержки при испытании | 5 мин |
| Сопротивление изоляции при 20 °С | не менее 6,0...9,0 МОм·км |
| Строительная длина | не менее 150 м |
| Маломеры в партии | не более 10% кусками от 51 м, не более 5% — 20...50 м |
| Минимальный радиус изгиба | 6 наружных диаметров |
| Диапазон рабочих температур | −50...+50 °C |
| Срок службы | не менее 15 лет с даты изготовления |
| не менее 25 лет при прокладке в помещениях |
Купить из наличия
| АКВВГ 10х10 | 0,935 | км |
| АКВВГ 10х2,5 | 4,352 | км |
| АКВВГ 10х4,0 | 1,600 | км |
| АКВВГ 10х6,0 | 3,369 | км |
| АКВВГ 14х2,5 | 15,633 | км |
| показать ещё 13 ↓ | ||
| АКВВГ 19х2,5 | 49,885 | км |
| АКВВГ 27х2,5 | 23,462 | км |
| АКВВГ 37х1,5 | 0,032 | км |
| АКВВГ 37х2,5 | 6,166 | км |
| АКВВГ 4х2,5 | 40,903 | км |
| АКВВГ 4х4,0 | 1,860 | км |
| АКВВГ 4х6,0 | 3,492 | км |
| АКВВГ 5х10 | 0,707 | км |
| АКВВГ 5х2,5 | 6,966 | км |
| АКВВГ 5х4,0 | 0,025 | км |
| АКВВГ 7х2,5 | 14,727 | км |
| АКВВГ 7х4,0 | 12,201 | км |
| АКВВГ 7х6,0 | 0,330 | км |
Производители
| ООО «Завод Агрокабель», Великий Новгород |
| ООО «Кабельный завод «Алюр», Великие Луки |
| ОАО «Беларускабель», Мозырь |
| СЗАО «Белтелекабель», Минск |
| ТОО «КазЭлектроМаш», Семипалатинск |
| показать ещё 8 ↓ |
| АО «Казэнергокабель», Павлодар |
| ООО «Рыбинсккабель», Рыбинск |
| АО «Самарская кабельная компания», Самара |
| ООО «Сарансккабель», Саранск |
| ООО ТД «ТЭК», Тверь |
| ООО ТД «Ункомтех», Иркутск |
| АО «Электрокабель» Кольчугинский завод», ООО «ХКА», Кольчугино |
| ООО «Энергокомплект МФ», Домодедово |
Кабельные муфты
Мы не знаем муфты для АКВВГ. Попробуйте подобрать муфту по характеристикам.
Маркоразмеры
- АКВВГ 4х2,5
- АКВВГ 4х4,0
- АКВВГ 4х6,0
- АКВВГ 4х10
- АКВВГ 5х2,5
- АКВВГ 5х4,0 *
- АКВВГ 5х6,0 *
- АКВВГ 5х10 *
- АКВВГ 7х2,5
- АКВВГ 7х4,0
- АКВВГ 7х6,0
- АКВВГ 7х10
- АКВВГ 10х2,5
- АКВВГ 10х4,0
- АКВВГ 10х6,0
- АКВВГ 10х10
- АКВВГ 14х2,5
- АКВВГ 14х4,0 *
- АКВВГ 14х6,0 *
- АКВВГ 14х10 *
- АКВВГ 19х2,5
- АКВВГ 19х4,0 *
- АКВВГ 19х6,0 *
- АКВВГ 19х10 *
- АКВВГ 27х2,5
- АКВВГ 27х4,0 *
- АКВВГ 37х2,5
- АКВВГ 37х4,0 *
* Маркоразмеры не предусмотрены нормативной документацией.
