Энциклопедия Кабели контрольные с ПВХ изоляцией Кабель АКВВГнг АКВВГнг 37х2,5

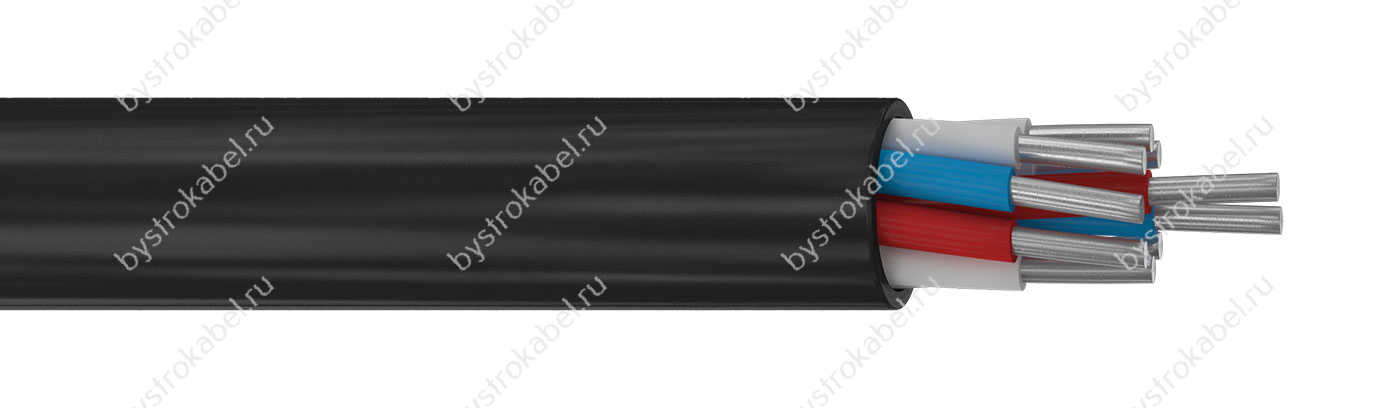

АКВВГнг 10х4,0

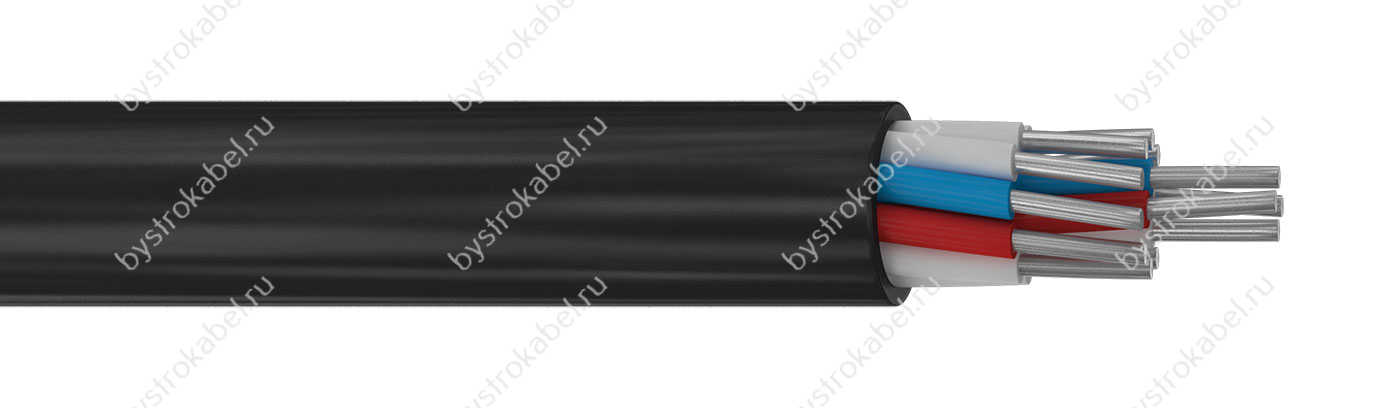

АКВВГнг 14х2,5

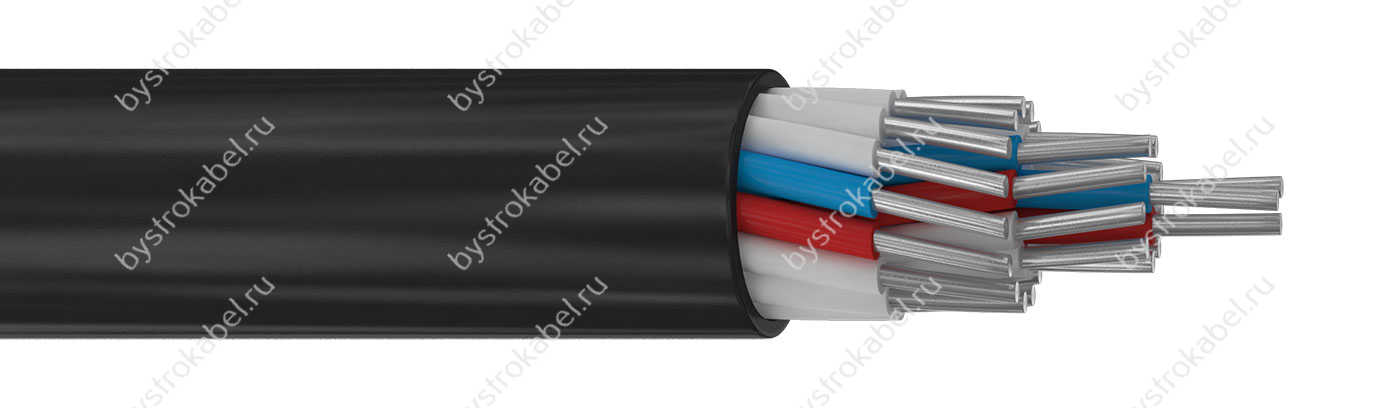

АКВВГнг 27х2,5
Расшифровка
алюминиевая жила
контрольный кабель
изоляция из ПВХ пластиката
оболочка из ПВХ пластиката пониженной горючести
защитный покров отсутствует («голый»)
37 жил
номинальное сечение жилы 2,5 мм2
Конструкция
1. Тридцать семь однопроволочных круглых алюминиевых жил номинальным сечением 2,5 мм2, соответствующих 1 классу по ГОСТ 22483-2012. 2. Изоляция жилы из ПВХ пластиката номинальной толщиной 0,6 мм. 3. Разделительный слой в виде ленты из полиамидной или полиэтилентерефталатной плёнки, из кабельной или телефонной бумаги. Допускается изготовление кабеля без разделительного слоя при отсутствии прилипания изоляции к оболочке. 4. Оболочка из ПВХ пластиката пониженной горючести, соответствующая категории Обп-2 по ГОСТ 23286-78, номинальной толщиной 1,9 мм.
Технические характеристики
| Номинальное переменное напряжение | 0,66 кВ частотой до 100 Гц |
| Номинальное постоянное напряжение | 1 кВ |
| Испытательное переменное напряжение | 2,5 кВ частотой 50 Гц |
| Время выдержки при испытании | 5 мин |
| Сопротивление изоляции при 20 °C | не менее 9,0 МОм·км |
| Строительная длина | не менее 150 м |
| Маломеры в партии | не более 10% кусками от 51 м, не более 5% — 20...50 м |
| Минимальный радиус изгиба | 6 наружных диаметров |
| Диапазон рабочих температур | −50...+50 °C |
| Срок службы | не менее 15 лет с даты изготовления |
| не менее 25 лет при прокладке в помещениях |
Массо-габаритные характеристики
| Расчетная масса (вес) | 686,0 кг/км |
| Наружный диаметр | 24,7 мм |
| Минимальный барабан | — 135 м |
| Макс. длина в бухте | 72 м |
| Калькулятор массы |
Купить из наличия
| АКВВГнг 37х2,5 | Пермь | 1,020 | км |
| АКВВГнг(A)-LS 37х2,5 | Пермь | 1,338 | км |
Производители
| ТОО «КазЭлектроМаш», Семипалатинск |
| АО «Казэнергокабель», Павлодар |
| ООО «Рыбинсккабель», Рыбинск |
| ООО ТД «Ункомтех», Иркутск |
| ООО «Энергокомплект МФ», Домодедово |
Кабельные муфты
Мы не знаем муфты для АКВВГнг 37х2,5. Попробуйте подобрать муфту по характеристикам.
