Провод БПВЛМ 0,75
ТУ 16-505.911-76

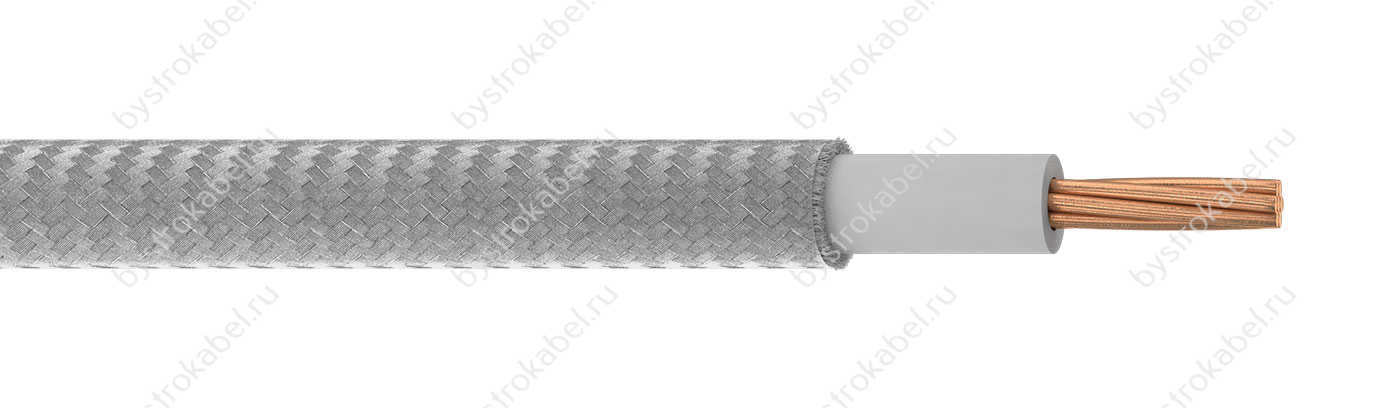

БПВЛМ 0,5

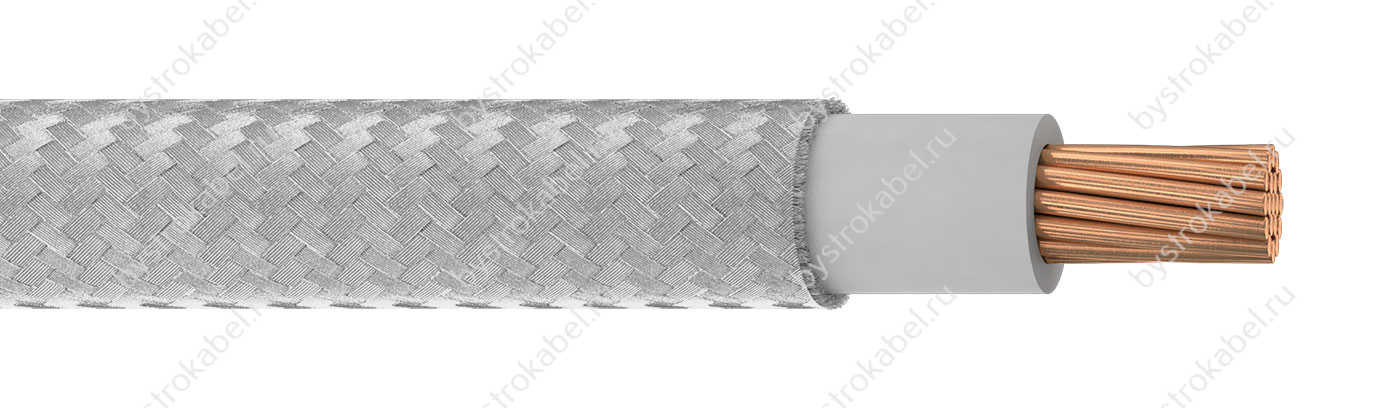

БПВЛМ 2,5
Расшифровка
БП
В
Л
М
0,75
провод для бортовой сети
изоляция из ПВХ пластиката
лакированная оплётка
малогабаритный
номинальное сечение жилы 0,75 мм2
Конструкция
1. Одна многопроволочная токопроводящая жила номинальным сечением 0,75 мм2, скрученная из 7 медных лужёных проволок номинальным диаметром 0,37 мм по системе 1+6. 2. Изоляция из ПВХ пластиката номинальной толщиной 0,35 мм. 3. Оплётка из комбинированных пасм, состоящих из стеклянных и капроновых нитей, плотностью не менее 95%, покрытая полиамидным лаком.
Технические характеристики
| Номинальное переменное напряжение | 250 В частотой до 2000 Гц |
| Номинальное постоянное напряжение | 500 В |
| Испытательное переменное напряжение | 1500 В частотой 50 Гц |
| Время выдержки при испытании | 1 мин |
| Электрическое сопротивление жилы | не более 26,8 Ом/км |
| Сопротивление изоляции при 20 °C | не менее 0,5 МОм·км |
| Строительная длина | не менее 15 м |
| Маломеры в партии | не более 10% кусками от 5 м |
| Минимальный радиус изгиба | 5 наружных диаметров |
| Диапазон рабочих температур | −60...+70 °C |
| Срок службы | не менее 12 лет |
Массо-габаритные характеристики
| Расчетная масса (вес) | 11,0 кг/км |
| Наружный диаметр | 2,5 мм |
| Минимальный барабан | — 1650 м |
| Макс. длина в бухте | 4 545 м |
