Энциклопедия Провода установочные Провод H07V-U H07V-U 1,5

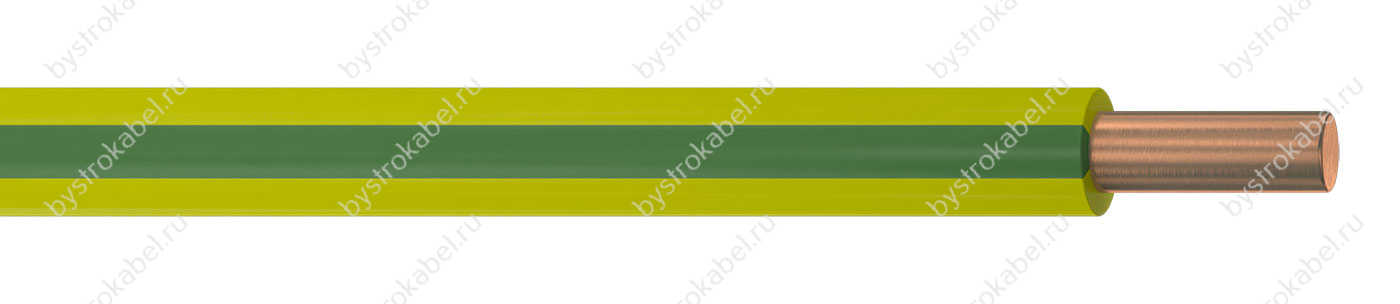

H07V-U 10

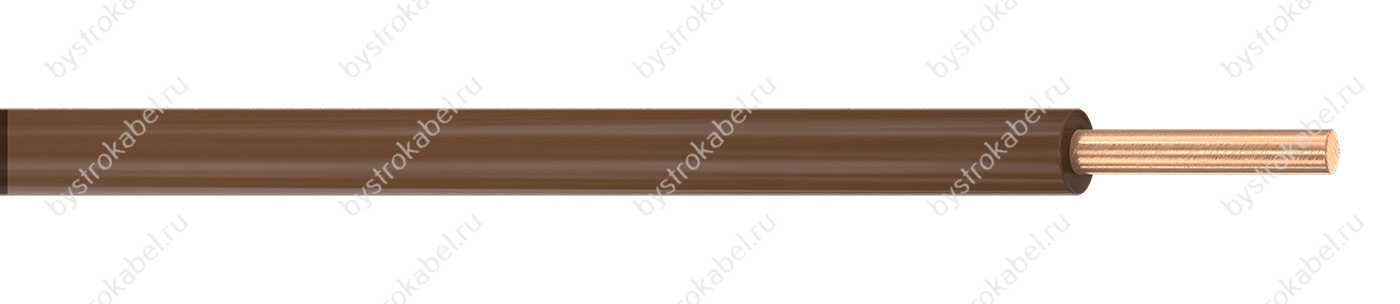

H07V-U 2,5
Расшифровка
H
07
V
-
U
1,5
провод соответствует гармонизированным стандартам (Harmonised)
номинальное напряжение 450/750 В
изоляция из ПВХ пластиката
однопроволочная жила (1 класс по IEC 60228:2004)
номинальное сечение жилы 1,5 мм2
Конструкция
1. Одна однопроволочная круглая токопроводящая медная жила номинальным сечением 1,5 мм2, соответствующая 1 классу по IEC 60228:2004. 2. Изоляция жилы из ПВХ пластиката номинальной толщиной 0,7 мм.
Технические характеристики
| Номинальное переменное напряжение | 450/750 В частотой 50 Гц |
| Испытательное переменное напряжение | 2500 В частотой 50 Гц |
| Время выдержки при испытании | 5 мин |
| Длительно допустимая токовая нагрузка | 24 А на воздухе |
| Сопротивление изоляции при 70 °C | не менее 0,011 МОм·км |
| Строительная длина | не менее 100 м |
| Допустимая температура нагрева жил | 70 °C |
| Максимальная температура нагрева жил | 160 °C при токе КЗ |
| Минимальный радиус изгиба | 4 наружных диаметра |
| Диапазон рабочих температур | −30...+70 °C |
Массо-габаритные характеристики
| Расчетная масса (вес) | 20,0 кг/км |
| Наружный диаметр | 3,2 мм |
| Минимальный барабан | — 1650 м |
| Макс. длина в бухте | 2 500 м |
| Калькулятор массы |
