Кабель КИПЭВКГ 1х2х0,6

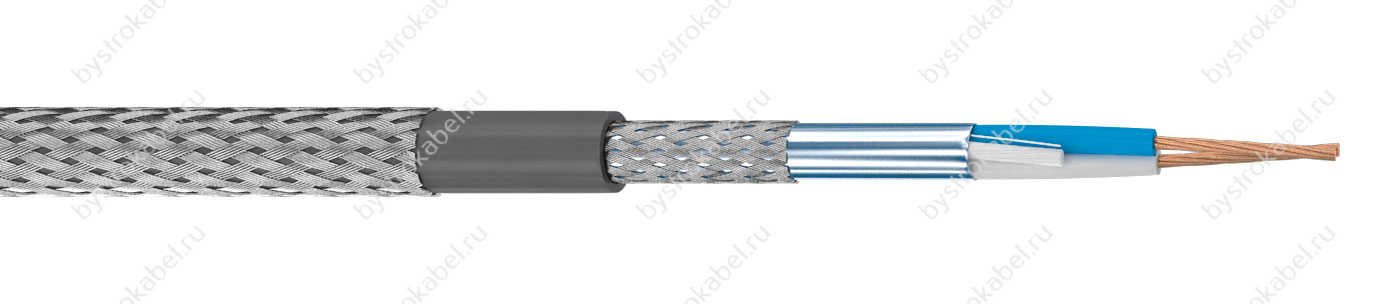

КИПЭВКГ 1х2х0,6

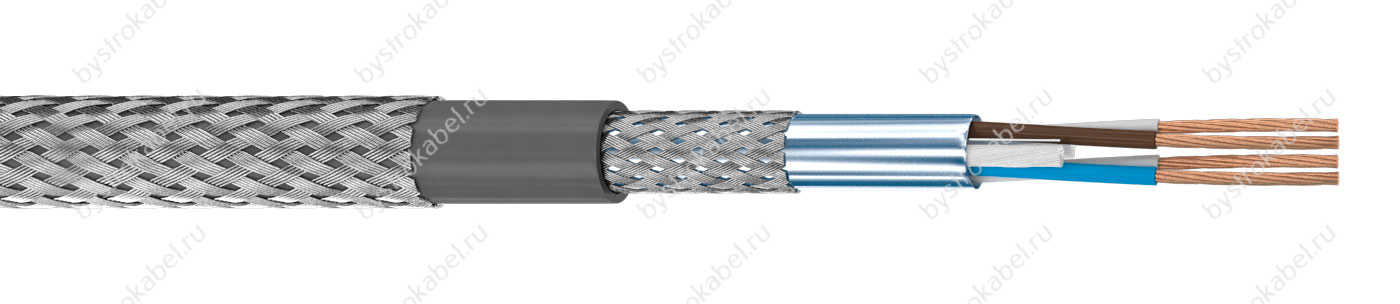

КИПЭВКГ 2х2х0,6
Расшифровка
кабель интерфейсный
изоляция из полиэтилена
экранированный
оболочка из ПВХ пластиката
броня из стальных проволок
без наружного покрова
1 пара жил
номинальный диаметр жилы 0,6 мм
Конструкция
1. Две семипроволочные круглые медные лужёные токопроводящие жилы номинальным диаметром 0,6 мм, скрученные из проволок номинальным диаметром 0,2 мм. 2. Изоляция из полиэтилена. Изолированные жилы свиты в одну пару. 3. Общий экран:
— алюмополимерная лента с медной лужёной контактной проволокой;
— оплётка плотностью 88...92% из медных лужёных проволок. 4. Оболочка из ПВХ пластиката. 5. Броня в виде оплётки из стальных оцинкованных проволок.
Технические характеристики
| Волновое сопротивление | 120±12 Ом |
| Коэффициент затухания | не более 0,021 дБ/м на частоте 1,0 МГц |
| Электрическая ёмкость пары | не более 42 пФ/м |
| Электрическое сопротивление жилы | не более 100 Ом/км |
| Строительная длина | по заказу потребителя |
| Минимальный радиус изгиба | 15 наружных диаметров |
| Диапазон рабочих температур | −40...+70 °C |
| Срок службы | не менее 25 лет с даты изготовления |
Массо-габаритные характеристики
| Расчетная масса (вес) | 92,5 кг/км |
| Наружный диаметр | 7,7 мм |
| Минимальный барабан | — 1115 м |
| Макс. длина в бухте | 540 м |
