Кабель КММц 5х0,12
ТУ 16-505.488-78
КММц 2х0,35

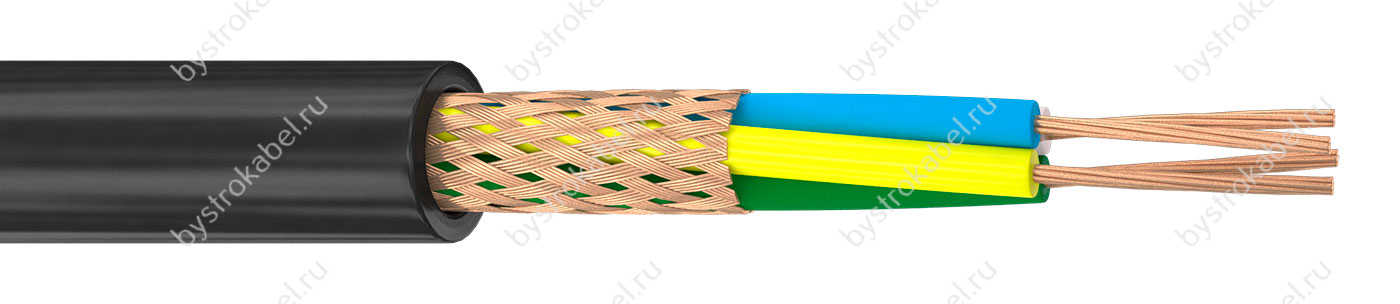

КММц 4х0,35

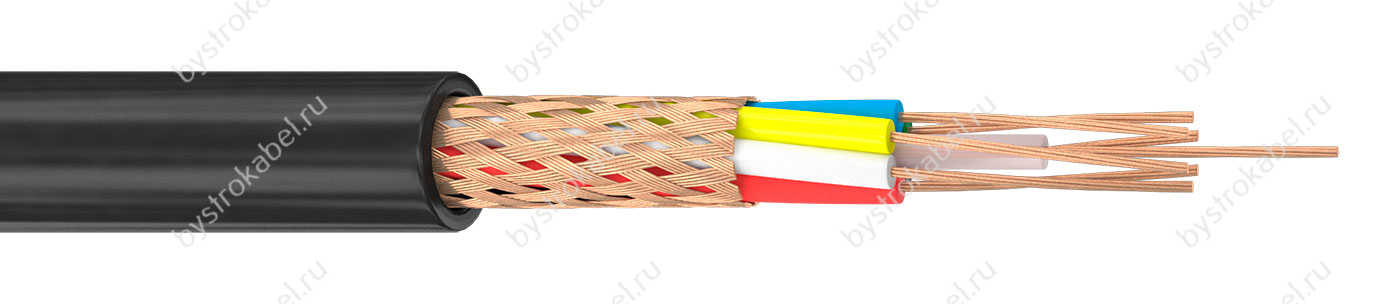

КММц 7х0,12
Расшифровка
К
М
М
ц
5
х
0,12
кабель
микрофонный
малогабаритный
цветовая маркировка жил
5 жил
номинальное сечение жилы 0,12 мм2
Конструкция
1. Пять многопроволочных токопроводящих медных круглых жил номинальным сечением 0,12 мм2, скрученных из 7 проволок номинальным диаметром 0,16 мм. 2. Изоляция из полиэтилена номинальной толщиной 0,4 мм. Цвет изоляция каждой жилы отличается от остальных жил. 3. Экран в виде оплётки плотностью не менее 70% из медных проволок диаметром 0,12...0,15 мм. Допускается обмотка из лент синтетической плёнки под экраном. 4. Оболочка из ПВХ пластиката номинальной толщиной 0,8 мм.
Технические характеристики
| Испытательное переменное напряжение | 1200 В частотой 50 Гц |
| Время выдержки при испытании | 1 мин |
| Электрическое сопротивление жилы | не более 165,3 Ом/км |
| Сопротивление изоляции при 20 °C | не менее 2000 МОм·км |
| Сопротивление изоляции при 60 °C | не менее 20 МОм·км |
| Электрическая ёмкость пары | не более 72 нФ/км |
| Строительная длина | не менее 30 м |
| Минимальный радиус изгиба | 10 наружных диаметров |
| Диапазон рабочих температур | −40...+60 °C |
| Срок службы | не менее 6 лет |
Массо-габаритные характеристики
| Расчетная масса (вес) | 37,8 кг/км |
| Наружный диаметр | 6,5 мм |
| Минимальный барабан | — 840 м |
| Макс. длина в бухте | 1 322 м |
| Калькулятор массы |
Производители
| ОАО «Беларускабель», Мозырь |
| ОАО «НП «Подольсккабель», Подольск |
| ОАО «Щучинский завод «Автопровод», Щучин |
