Кабель КСБГКнг(A)-FRLS

ТУ 16.К99-040-2009

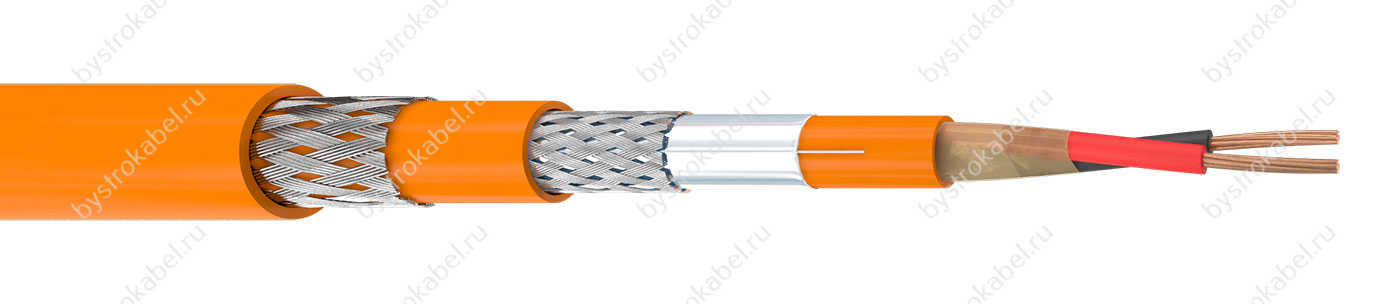

КСБГКнг(A)-FRLS 1х2х1,2

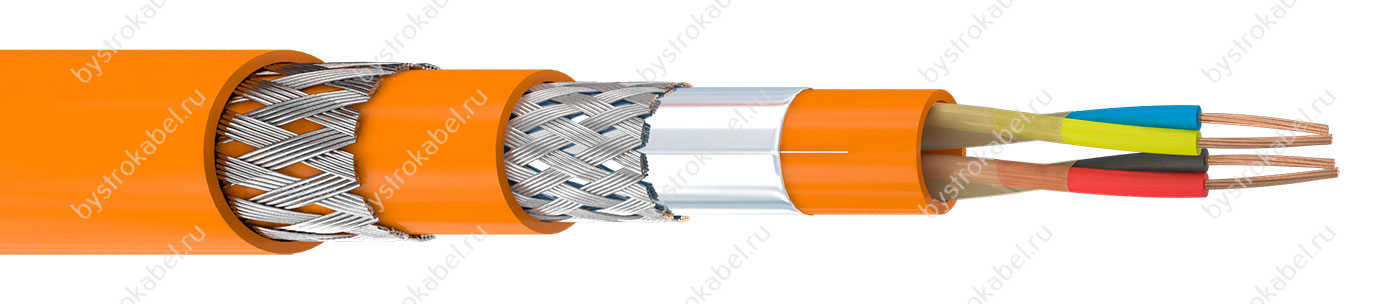

КСБГКнг(A)-FRLS 2х2х0,9

Расшифровка

КСБ

нг

(A)

кабель для систем безопасности
гибкий
броня из стальных проволок
не распространяет горение при групповой прокладке
категория пожароопасности A
огнестойкий (fire resistant)
пониженное дымо- и газовыделение (low smoke)

Конструкция

1. Семипроволочная медная токопроводящая жила номинальным диаметром 0,78; 0,9; 1,1; 1,2; 1,5 или 2,0 мм, имеющая номинальное сечение 0,35; 0,5; 0,75; 1,0; 1,5 или 2,5 мм² соответственно.

2. Изоляция из огнестойкой кремнийорганической резины.

3. Изолированные жилы скручены в пары, пары жил свиты между собой.

4. Разделительный слой из полиимидной плёнки поверх каждой из пар жил.

5. Поясная изоляция из ПВХ пластиката пониженной пожароопасности.

6. Общий экран:
— алюмолавсановая лента с медной лужёной контактной проволокой;
— оплётка из медной лужёной проволоки.

7. Оболочка из ПВХ пластиката пониженной пожароопасности.

8. Броня в виде оплётки из стальных оцинкованных проволок номинальным диаметром 0,3 мм.

9. Защитный шланг из ПВХ пластиката пониженной пожароопасности.

Технические характеристики

Номинальное переменное напряжение	300 В частотой 50 Гц
Сопротивление жил при 20 °C	не более 8,2...57,0 Ом/км
Сопротивление изоляции при 20 °C	не менее 300 МОм·км
Строительная длина	по заказу потребителя
Волновое сопротивление	100...140 Ом на частоте 31,25 кГц
	80...120 Ом на частоте 1 МГц
Электрическая ёмкость пары	не более 70...100 пФ/м
Коэффициент затухания	не более 0,20...0,41 дБ/100 м на частоте 39 кГц
	не более 1,40...1,75 дБ/100 м на частоте 1 МГц
	не более 3,9...5,2 дБ/100 м на частоте 10 МГц
Минимальный радиус изгиба	15 наружных диаметров
Диапазон рабочих температур	−50...+70 °C
Срок службы	не менее 30 лет с даты изготовления
