Кабель КСБКГнг(A)-FRHF
-frhf_1-2-1,13.jpg)
КСБКГнг(A)-FRHF 1х2х1,13
-frhf_2-2-0,8.jpg)

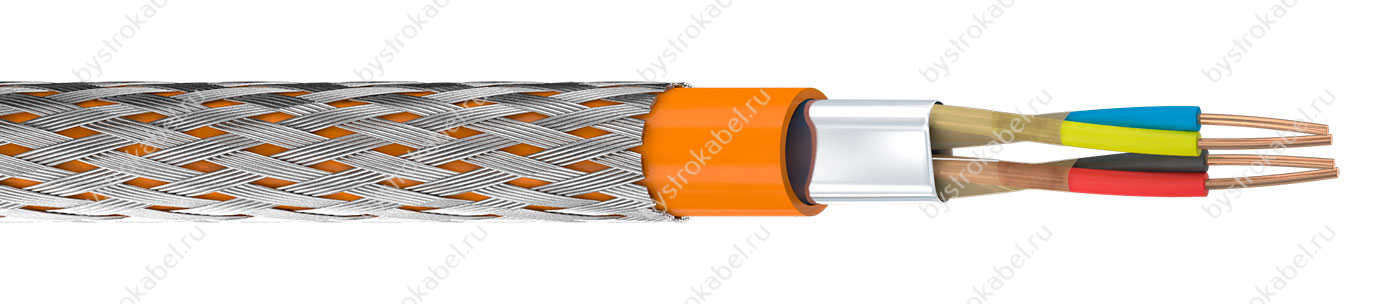

КСБКГнг(A)-FRHF 2х2х0,8
Расшифровка
кабель для систем безопасности
броня из стальных проволок
без наружного покрова
не распространяет горение при групповой прокладке
категория пожароопасности A
огнестойкий (fire resistant)
кабель не содержит галогенов (halogen free)
Конструкция
1. Однопроволочная медная токопроводящая жила номинальным диаметром 0,64; 0,8; 0,98; 1,13; 1,38 или 1,78 мм, имеющая номинальное сечение 0,35; 0,5; 0,75; 1,0; 1,5 или 2,5 мм2 соответственно. 2. Изоляция из огнестойкой кремнийорганической резины. 3. Изолированные жилы скручены в пары, пары жил свиты между собой. 4. Разделительный слой из полиимидной плёнки поверх каждой из пар жил. 5. Общий экран из алюмолавсановой ленты с медной лужёной контактной проволокой. 6. Оболочка из полимерной композиции, не содержащей галогенов. 7. Броня в виде оплётки из стальных оцинкованных проволок номинальным диаметром 0,3 мм.
Технические характеристики
Номинальное переменное напряжение | 300 В частотой 50 Гц |
Сопротивление жил при 20 °С | не более 8,0...63,0 Ом/км |
Сопротивление изоляции при 20 °С | не менее 300 МОм·км |
Строительная длина | по заказу потребителя |
Волновое сопротивление | 80...120 Ом на частоте 31,25 кГц |
60...100 Ом на частоте 1 МГц | |
Электрическая ёмкость пары | не более 75...100 пФ/м |
Коэффициент затухания | не более 0,05...0,15 дБ/100 м на частоте 1 кГц |
не более 0,28...0,55 дБ/100 м на частоте 39 кГц | |
не более 1,75...2,30 дБ/100 м на частоте 1 МГц | |
Минимальный радиус изгиба | 15 наружных диаметров |
Диапазон рабочих температур | −60...+80 °C |
Срок службы | не менее 40 лет с даты изготовления |
Купить из наличия
КСБКГнг(A)-FRHF 1х2х0,64 | 0,512 | км |
КСБКГнг(A)-FRHF 1х2х0,8 | 0,544 | км |
КСБКГнг(A)-FRHF 1х2х0,98 | 0,416 | км |
КСБКГнг(A)-FRHF 1х2х1,13 | 0,669 | км |
КСБКГнг(A)-FRHF 1х2х1,38 | 0,380 | км |
показать ещё 3 ↓ | ||
КСБКГнг(A)-FRHF 1х2х1,78 | 0,362 | км |
КСБКГнг(A)-FRHF 2х2х0,8 | 0,350 | км |
КСБКГнг(A)-FRHF 2х2х0,98 | 0,080 | км |
Кабельные муфты
Мы не знаем муфты для КСБКГнг(A)-FRHF. Попробуйте подобрать муфту по характеристикам.
Маркоразмеры
- КСБКГнг(A)-FRHF 1х2х0,64
- КСБКГнг(A)-FRHF 1х2х0,8
- КСБКГнг(A)-FRHF 1х2х0,98
- КСБКГнг(A)-FRHF 1х2х1,13
- КСБКГнг(A)-FRHF 1х2х1,38
- КСБКГнг(A)-FRHF 1х2х1,78
- КСБКГнг(A)-FRHF 2х2х0,64
- КСБКГнг(A)-FRHF 2х2х0,8
- КСБКГнг(A)-FRHF 2х2х0,98
- КСБКГнг(A)-FRHF 2х2х1,13
- КСБКГнг(A)-FRHF 2х2х1,38
- КСБКГнг(A)-FRHF 2х2х1,78
- КСБКГнг(A)-FRHF 4х2х0,64
- КСБКГнг(A)-FRHF 4х2х0,8
- КСБКГнг(A)-FRHF 4х2х0,98
- КСБКГнг(A)-FRHF 4х2х1,13
- КСБКГнг(A)-FRHF 4х2х1,38
- КСБКГнг(A)-FRHF 4х2х1,78
- КСБКГнг(A)-FRHF 8х2х0,64
- КСБКГнг(A)-FRHF 8х2х0,8
- КСБКГнг(A)-FRHF 8х2х0,98
- КСБКГнг(A)-FRHF 8х2х1,13
- КСБКГнг(A)-FRHF 12х2х0,64
- КСБКГнг(A)-FRHF 12х2х0,8
- КСБКГнг(A)-FRHF 12х2х0,98
- КСБКГнг(A)-FRHF 12х2х1,13
- КСБКГнг(A)-FRHF 16х2х0,64
- КСБКГнг(A)-FRHF 16х2х0,8
- КСБКГнг(A)-FRHF 16х2х0,98
- КСБКГнг(A)-FRHF 16х2х1,13
- КСБКГнг(A)-FRHF 20х2х0,64
- КСБКГнг(A)-FRHF 20х2х0,8
- КСБКГнг(A)-FRHF 20х2х0,98
