Кабельная энциклопедия → Кабели управления

Кабель КУВЭ

ТУ 16.К76-009-88

Расшифровка


КУ
В
Э

кабель управления
изоляция и оболочка из ПВХ пластиката
экранированный

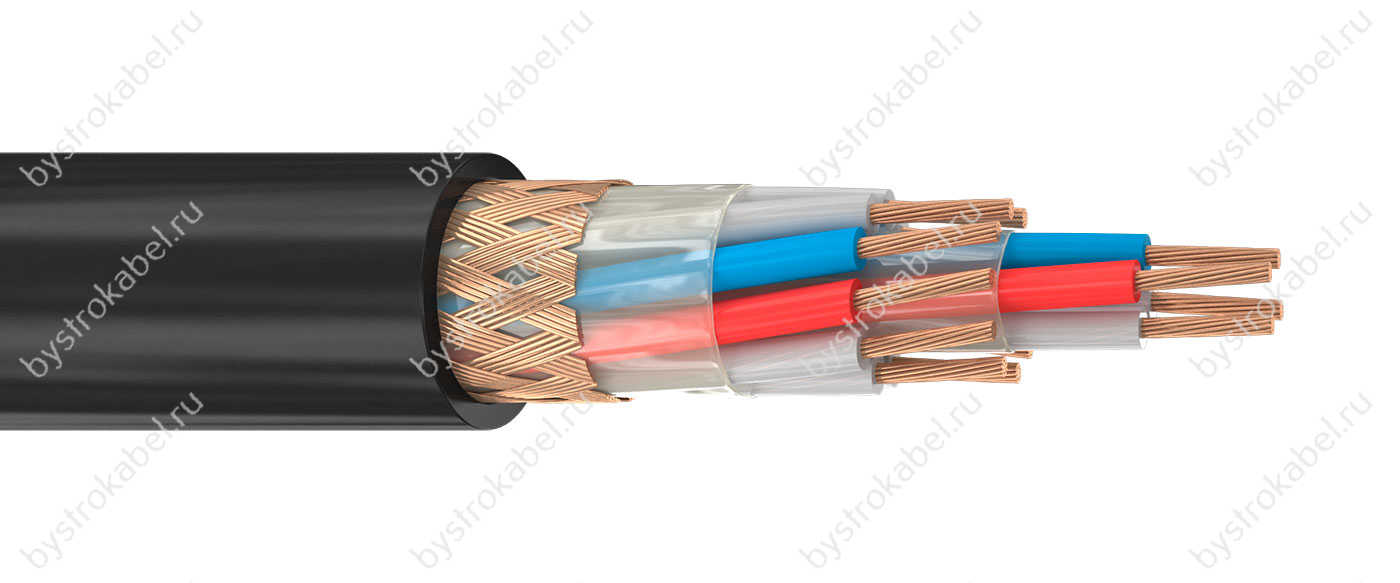

Конструкция


1. Многопроволочная медная токопроводящая жила номинальным сечением:
   — 0,08...0,12 мм2, соответствующая 4 классу по ГОСТ 22483-2012;
   — 0,2...0,5 мм2, соответствующая 5 классу по ГОСТ 22483-2012.
2. Изоляция из ПВХ пластиката номинальной толщиной 0,4 мм. Изолированные жилы свиты в кабель повивами или в пары, пары жил свиты в кабель повивами.
3. Обмотка синтетической плёнкой с перекрытием поверх внешнего повива в кабелях с экраном из медных проволок. Допускается обмотка синтетической плёнкой с зазором или скрепляющей нитью поверх каждого внутреннего повива.
4. Экран в виде оплётки плотностью не менее 70% из медных проволок или в виде обмотки с перекрытием фольгированной плёнкой с медной лужёной контактной жилой.
5. Оболочка из ПВХ пластиката номинальной толщиной 0,6...1,6 мм.

Технические характеристики


Номинальное переменное напряжение500 В частотой до 200 кГц
Номинальное постоянное напряжение700 В
Испытательное переменное напряжение2500 В частотой 50 Гц
Время выдержки при испытании1 мин
Сопротивление изоляции при 20 °Сне менее 10 МОм·км
Строительная длинане менее 10 м
Минимальный радиус изгиба10 наружных диаметров
Диапазон рабочих температур−50...+85 °C
Срок службыне менее 12 лет с даты изготовления

Купить из наличия


КУВЭ 14х2х0,5 0,050 км
КУВЭ 4х0,08 0,396 км
КУВЭ 4х0,35 0,050 км
КУВЭ 4х0,5 0,050 км
КУВЭ 5х2х0,12 0,013 км
показать ещё 1 ↓
