Кабель МРШНЭ

ГОСТ 7866.1-76

МРШНЭ 16х2,5

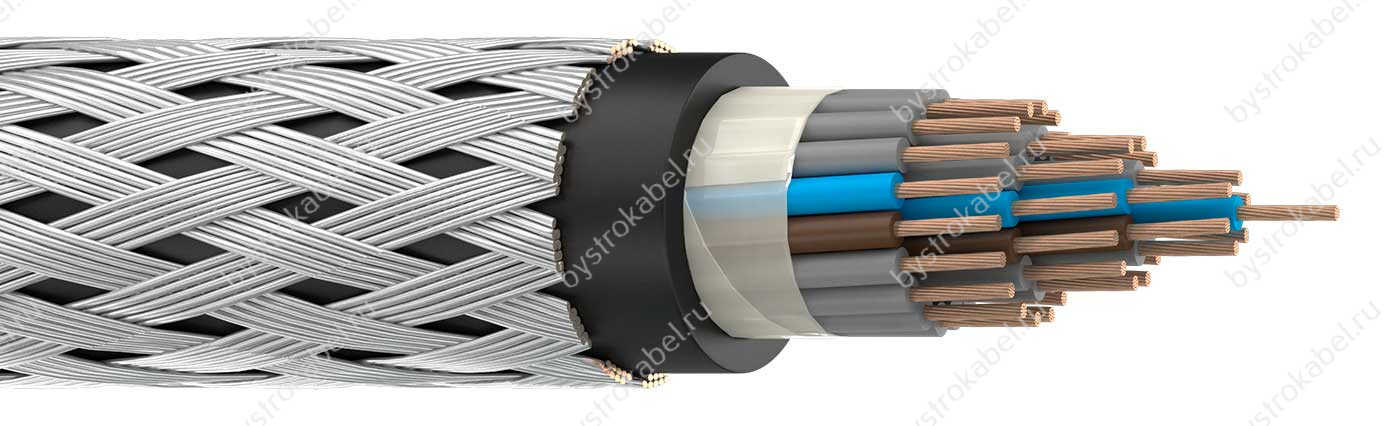

МРШНЭ 37х1,5

Расшифровка

изоляция из резины
маслостойкая оболочка шлангового типа
не распространяет горение
общий экран

Конструкция

1. Многопроволочная медная токопроводящая жила номинальным сечением 1,0...2,5 мм², соответствующая 4 классу по ГОСТ 22483-2012, скрученная не менее чем из 19 проволок.

2. Изоляция из резины номинальной толщиной 1,0...1,2 мм. Возможно наложение на токопроводящую жилу синтетической плёнки для предотвращения прилипания изоляции.

3. Разделительный слой в виде обмотки из одной ленты синтетической плёнки, сурового миткаля или прорезиненной ткани с перекрытием не менее 15%.

4. Оболочка из маслостойкой резины, не распространяющей горение, номинальной толщиной 2,5...3,5 мм.

5. Экран в виде оплётки плотностью не менее 80% из медных лужёных проволок номинальным диаметром не более 0,3 мм.

Технические характеристики

Номинальное переменное напряжение	400 В частотой до 1200 Гц
Номинальное постоянное напряжение	500 В
Испытательное переменное напряжение	2 кВ частотой 50 Гц
Время выдержки при испытании	5 мин
Сопротивление изоляции при 20 °С	не менее 100 МОм·км
Строительная длина	не менее 85 м
Маломеры в партии	не более 15% кусками от 20 м
Допустимая температура нагрева жил	65 °С
Максимальная температура нагрева жил	200 °C при токе КЗ
Минимальный радиус изгиба	5 наружных диаметров
Диапазон рабочих температур	−30...+45 °C
Допустимое гидростатическое давление	4,9 МПа
Срок службы	не менее 25 лет с даты изготовления
