Провод МСЭО 15-11 2х0,5
МСЭО 15-11 2х0,12
Расшифровка
провод монтажный
сплошная изоляция
экранированный
оболочка из фторопласта
номинальное напряжение 100 В
максимальная температура 155 °C
жила нормальной прочности
номер разработки
2 жилы
номинальное сечение жилы 0,5 мм2

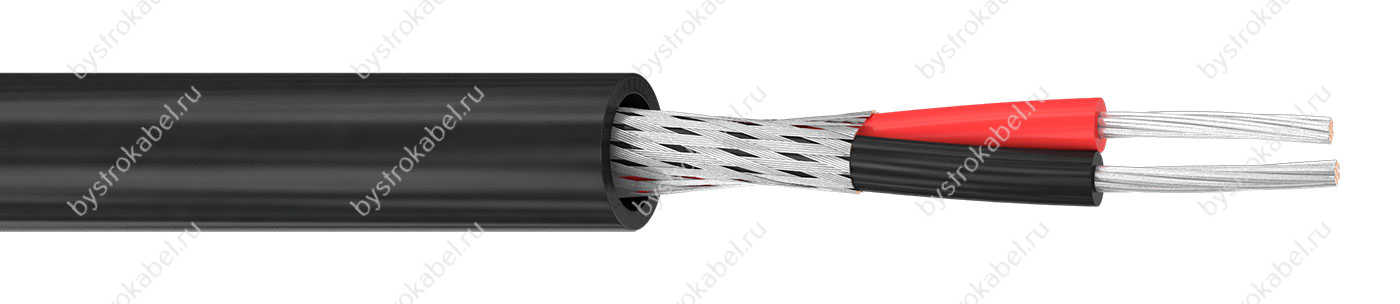

Конструкция
1. Две многопроволочные медные лужёные токопроводящие жилы номинальным сечением 0,5 мм2, соответствующая 5 классу по ГОСТ 22483-2012. 2. Изоляция из фторопласта-4МБ номинальной толщиной 0,2 мм. 3. Изолированные жилы скручены с шагом не более 16 диаметров по скрутке. 4. Экран в виде оплётки из медных лужёных проволок номинальным диаметром 0,1 мм. 5. Оболочка в виде трубки из фторопласта-4МБ со стенкой номинальной толщиной 0,2 мм.
Технические характеристики
| Номинальное переменное напряжение | 100 В частотой до 50 МГц |
| Номинальное постоянное напряжение | 150 В |
| Испытательное переменное напряжение | 1500 В частотой 50 Гц |
| Время выдержки при испытании | 1 мин |
| Сопротивление изоляции при 20 °C | не менее 100 МОм·км |
| Сопротивление изоляции при 200 °C | не менее 10 МОм·км |
| Строительная длина | не менее 20 м |
| Маломеры в партии | не более 30% кусками от 5 м |
| Минимальный радиус изгиба | 2,5 наружных диаметра |
| Диапазон рабочих температур | −60...+155 °C |
| Срок службы | не менее 20 лет |
| Минимальная наработка | 10 000 ч при 155 °C |
| 25 000 ч при 100 °C | |
| 100 000 ч при 70 °C |
Массо-габаритные характеристики
| Расчетная масса (вес) | 26,5 кг/км |
| Наружный диаметр | 3,9 мм |
| Минимальный барабан | — 1650 м |
| Макс. длина в бухте | 1 886 м |
| Калькулятор массы |
Купить из наличия
| МСЭО 15-11 2х0,5 | Смоленск | 2,456 | км |
| МСЭО 15-11 2х0,5 | Москва | 0,997 | км |
| МСЭО 15-11 2х0,5 | Мытищи | 0,533 | км |
| МСЭО 15-11 2х0,5 | Долгопрудный | 0,340 | км |
| МСЭО 15-11 2х0,5 | Чебоксары | 0,103 | км |
