Провод ПуГВВ

ТУ 16-705.501-2010

ПуГВВ 1х1,0

ПуГВВ 1х10

ПуГВВ 2х2,5

ПуГВВ 3х1,5

Расшифровка

Пу

провод установочный
гибкий
изоляция из ПВХ пластиката
оболочка из ПВХ пластиката

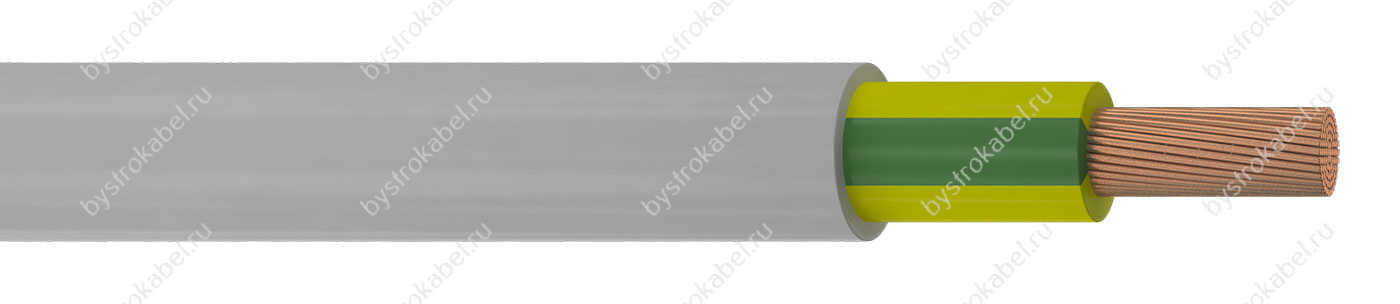

1. Многопроволочная медная или медная лужёная токопроводящая жила номинальным сечением 0,5...400 мм², соответствующая 5 классу по ГОСТ 22483-2012.

2. Поверх жилы под изоляцией допускается сепаратор в виде обмотки или плёнки.

3. Изоляция из поливинилхлоридного пластиката номинальной толщиной 0,6...2,6 мм.

4. Изолированные жилы двух- и трёхжильных проводов уложены параллельно в одной плоскости.

5. Оболочка из поливинилхлоридного пластиката с заполнением промежутков между жилами номинальной толщиной 0,7...1,6 мм.

Номинальное переменное напряжение	450/750 В частотой до 400 Гц
Номинальное постоянное напряжение	1000 В
Сопротивление изоляции при 20 °С	не менее 5 МОм·км
Сопротивление изоляции при 70 °С	не менее 0,0027...0,013 МОм·км
Строительная длина	не менее 100 м
Маломеры в партии	не более 20% кусками от 20 м
Допустимая температура нагрева жил	70 °C
Минимальный радиус изгиба	5 наружных диаметров
Диапазон рабочих температур	−50...+65 °C
Срок службы	не менее 15 лет с даты изготовления
