Провод ПВМТг-40
ТУ BY 400083186.073-2005
ПВМТг-40
Расшифровка
П
В
М
Т
г
-
40
провод
высоковольтный
монтажный
телевизионный
гибкий
номинальное напряжение 40 кВ

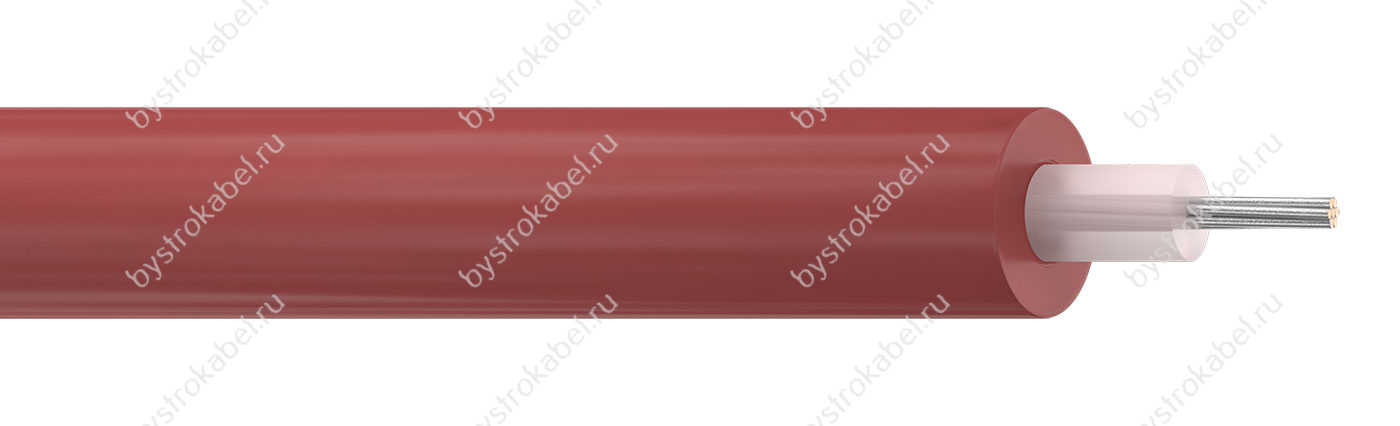

Конструкция
1. Одна многопроволочная медная лужёная токопроводящая жила номинальным сечением 0,35 мм2, соответствующая 4 классу по ГОСТ 22483-2012. 2. Изоляция:
— слой из полиэтилена номинальной толщиной 0,61 мм;
— слой из ПВХ пластиката номинальной толщиной 1,1 мм.
Технические характеристики
| Номинальное постоянное напряжение | 40 кВ |
| Испытательное постоянное напряжение | 60 кВ |
| Время выдержки при испытании | 5 мин |
| Испытательное переменное напряжение | 15 кВ частотой 50 Гц |
| Время выдержки при испытании | 1 мин |
| Сопротивление изоляции при 20 °C | не менее 10 МОм·км |
| Строительная длина | не менее 50 м |
| Минимальный радиус изгиба | 40 мм |
| Диапазон рабочих температур | −50...+105 °C |
| Срок службы | не менее 12 лет |
Массо-габаритные характеристики
| Расчетная масса (вес) | 21,1 кг/км |
| Наружный диаметр | 4,4 мм |
| Минимальный барабан | — 1650 м |
| Макс. длина в бухте | 2 369 м |
| Калькулятор массы |
