Кабель РВШЭ

ТУ 16-505.451-89

РВШЭ-1

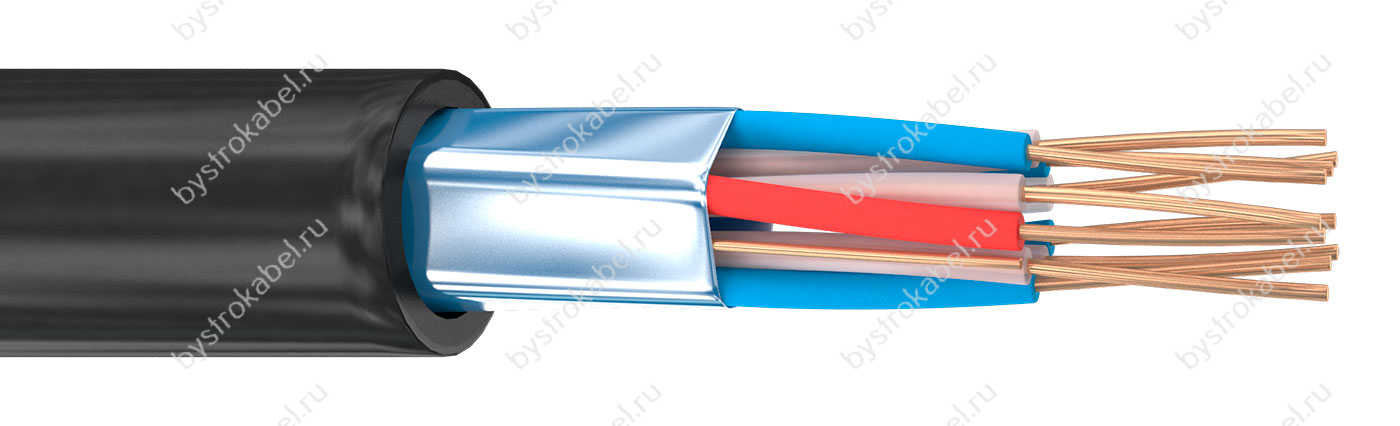

РВШЭ-5

Расшифровка

ВШ

кабель распределительный
шланг из ПВХ пластиката
экранированный

Конструкция

1. Однопроволочная медная токопроводящая жила номинальным диаметром 0,5 мм.

2. Изоляция из полиэтилена номинальной толщиной 0,4 мм. Изолированные жилы свиты попарно.

3. Экран:
   — оплётка из медных проволок номинальным диаметром 0,15 мм для однопарных кабелей;
   — алюмополимерная или металлизированная бумажная лента с медной контактной
   проволокой номинальным диаметром 0,4 мм для пятипарных кабелей.

4. Оболочка из ПВХ пластиката номинальной толщиной 0,8...1,3 мм.

Технические характеристики

Испытательное переменное напряжение	1000 В частотой 50 Гц
Время выдержки при испытании	1 мин
Электрическое сопротивление жилы	не более 95 Ом/км
Сопротивление изоляции при 20 °С	не менее 1000 МОм·км
Строительная длина	не менее 50 м
Маломеры в партии	кусками от 5 м
Минимальный радиус изгиба	12 наружных диаметров
Диапазон рабочих температур	−40...+50 °C
Срок службы	не менее 15 лет с даты изготовления
