Кабель СПпЭВПнг-HF 30х2х0,35

ТУ 3500-006-07537654-2008

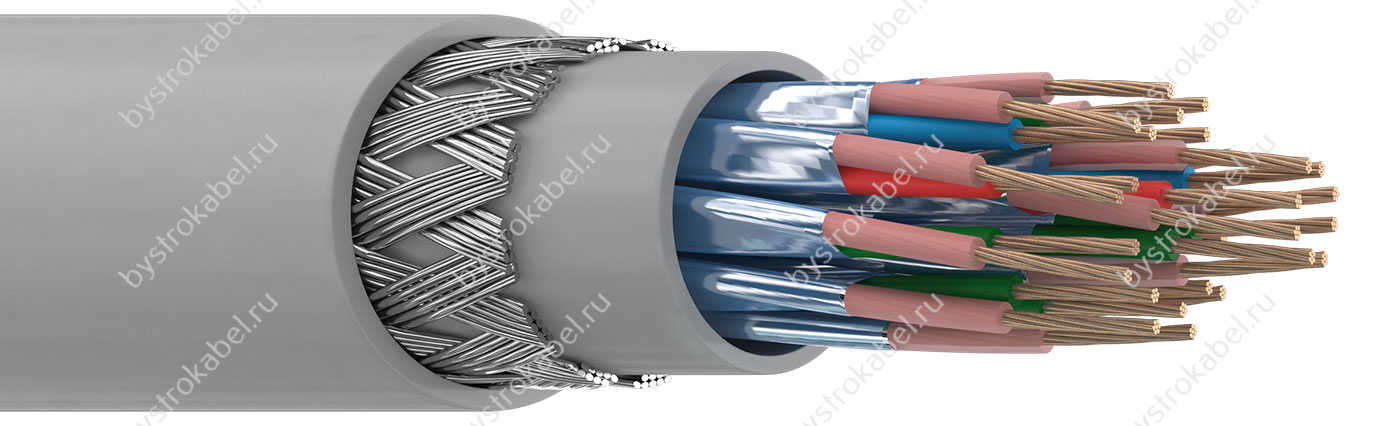

СПпЭВПнг-HF 14х2х1,5

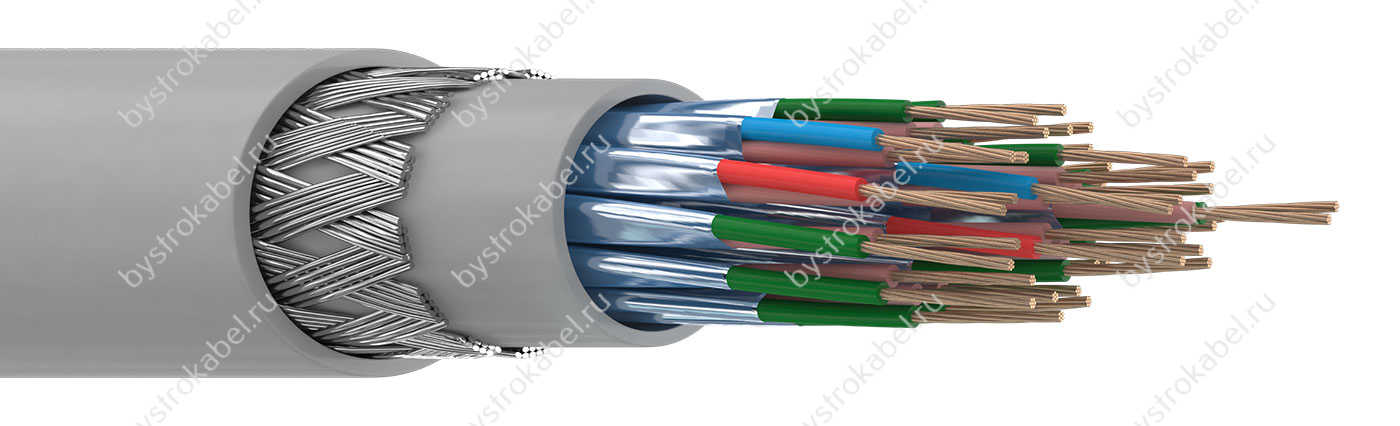

СПпЭВПнг-HF 19х2х0,75

Расшифровка

нг

30х2

0,35

судовой кабель
изоляция из сшитого полиэтилена
жилы скручены в пары
экранированные пары
оболочка из маслостойкой полимерной композиции, не содержащей галогенов
проволочная оплётка
изоляция и оболочка не содержат галогенов (halogen free)
30 пар жил
номинальное сечение жилы 0,35 мм²

Конструкция

1. Шестьдесят многопроволочных медных токопроводящих жил номинальным сечением 0,35 мм², соответствующих 4 классу по ГОСТ 22483-2012.

2. Изоляция из сшитого полиэтилена или полимерной композиции, не содержащей галогенов. Изолированные жилы скручены в тридцать пар.

3. Экран по паре жил из алюмополимерной ленты.

4. Внутренняя оболочка из маслостойкой полимерной композиции, не содержащей галогенов.

5. Защитная оплётка из стальных оцинкованных проволок.

6. Наружная оболочка из маслостойкой полимерной композиции, не содержащей галогенов.

Технические характеристики

Номинальное переменное напряжение	150/250 В частотой до 200 кГц
Испытательное переменное напряжение	1500 В
Сопротивление изоляции при 20 °C	не менее 100 МОм·км
Электрическая ёмкость между жилами в паре	не более 100 пФ/м
Строительная длина	не менее 50 м
Допустимая температура нагрева жил	85 °C
Максимальная температура нагрева жил	250 °C при токе КЗ
Минимальный радиус изгиба	6 наружных диаметров
Диапазон рабочих температур	−50...+60 °C
Срок службы	не менее 35 лет

Массо-габаритные характеристики

Расчетная масса (вес)	923,0 кг/км
Наружный диаметр	28,4 мм
Минимальный барабан	№ 10 — 220 м № 12 — 360 м № 14 — 700 м № 14а — 380 м № 16 — 400 м № 16а — 410 м № 17а — 1130 м № 17 — 940 м № 18 — 1025 м № 18а — 1370 м № 18б — 1250 м № 20 — 1530 м № 20а — 2070 м № 20б — 864 м № 22 — 1970 м № 22а — 1650 м № 22б — 1130 м № 22в — 2260 м
Макс. длина в бухте	54 м
Калькулятор массы	км 0 кг

Купить из наличия

СПпЭВПнг-HF 30х2х0,35	Санкт-Петербург	0,010	км
СПпЭВПнг-HF 30х2х0,35	Москва	0,008	км

Посмотреть поставщиков

Производители

АО «Экспокабель», Подольск
