Энциклопедия Кабели судовые с изоляцией из облучённого полиэтилена Кабель СПпВЭнг-HF
Кабель СПпВЭнг-HF
ТУ 3500-006-07537654-2008
-hf_1-4-1,5.jpg "СПпВЭнг-HF 1х4х1,5")

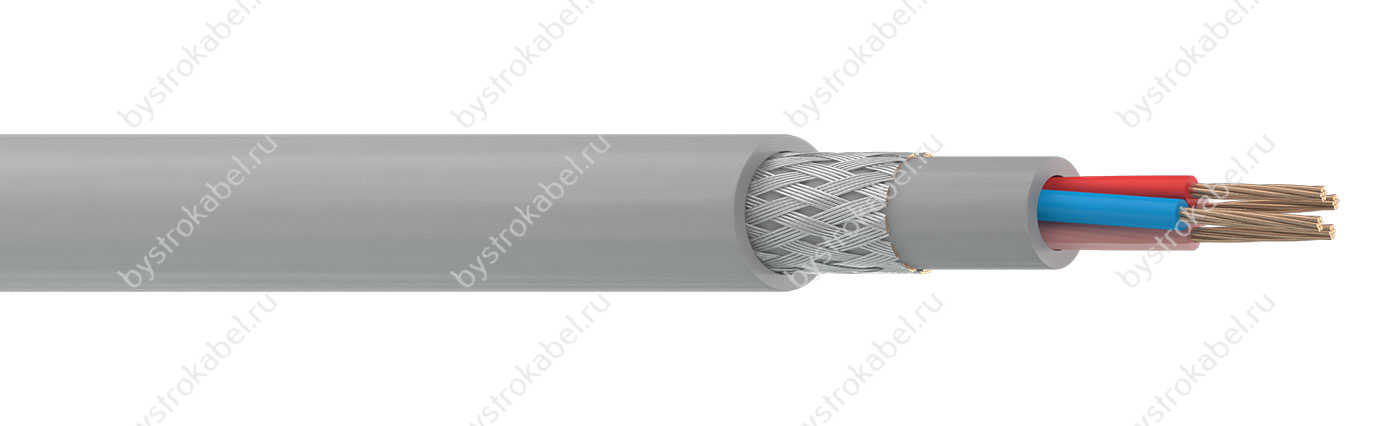

СПпВЭнг-HF 1х4х1,5
-hf_14-2-1,5.jpg "СПпВЭнг-HF 14х2х1,5")

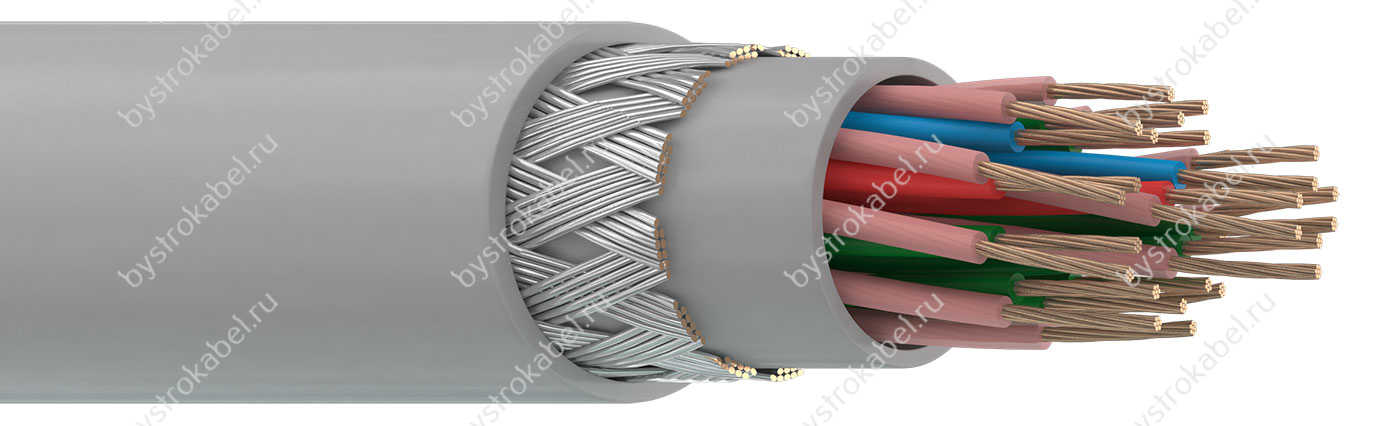

СПпВЭнг-HF 14х2х1,5
-hf_19-2-0,75.jpg "СПпВЭнг-HF 19х2х0,75")

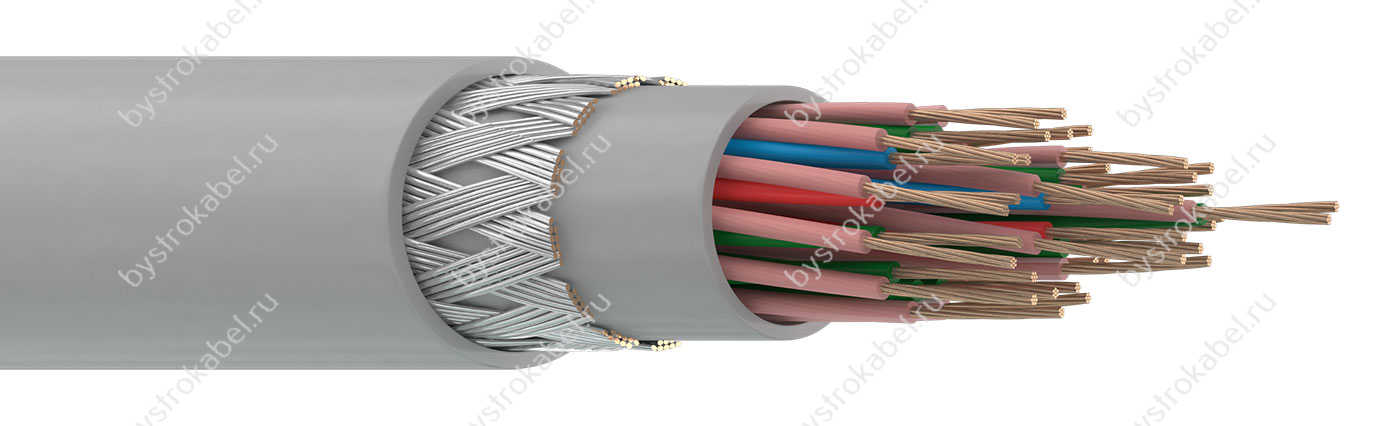

СПпВЭнг-HF 19х2х0,75
Расшифровка
С
П
п
В
Э
нг
-
HF
судовой кабель
изоляция из сшитого полиэтилена
жилы скручены в группы
оболочка из маслостойкой полимерной композиции, не содержащей галогенов
общий экран
изоляция и оболочка не содержат галогенов (halogen free)
Конструкция
1. Многопроволочная медная токопроводящая жила номинальным сечением:
— 0,35...0,5 мм2, соответствующая 4 классу по ГОСТ 22483-2012;
— 0,75...1,5 мм2, соответствующая 3 классу по ГОСТ 22483-2012. 2. Изоляция из сшитого полиэтилена или полимерной композиции, не содержащей галогенов. Изолированные жилы скручены в группы. 3. Внутренняя оболочка из маслостойкой полимерной композиции, не содержащей галогенов. 4. Экран из медных лужёных проволок. 5. Наружная оболочка из маслостойкой полимерной композиции, не содержащей галогенов.
Технические характеристики
| Номинальное переменное напряжение | 150/250 В частотой до 200 кГц |
| Испытательное переменное напряжение | 1500 В |
| Сопротивление изоляции при 20 °С | не менее 100 МОм·км |
| Электрическая ёмкость между жилами в группе | не более 100 пФ/м |
| Строительная длина | не менее 50...125 м |
| Допустимая температура нагрева жил | 85 °С |
| Максимальная температура нагрева жил | 250 °C при токе КЗ |
| Минимальный радиус изгиба | 6 наружных диаметров |
| Диапазон рабочих температур | −50...+60 °C |
| Срок службы | не менее 35 лет |
Купить из наличия
| СПпВЭнг-HF 10х2х0,75 | 0,520 | км |
| СПпВЭнг-HF 10х2х1,0 | 0,198 | км |
| СПпВЭнг-HF 14х2х0,75 | 0,067 | км |
| СПпВЭнг-HF 19х2х0,75 | 0,077 | км |
| СПпВЭнг-HF 1х2х0,75 | 9,150 | км |
| показать ещё 18 ↓ | ||
| СПпВЭнг-HF 24х2х0,75 | 0,099 | км |
| СПпВЭнг-HF 2х2х0,35 | 1,868 | км |
| СПпВЭнг-HF 2х2х0,5 | 1,276 | км |
| СПпВЭнг-HF 2х2х0,75 | 7,337 | км |
| СПпВЭнг-HF 2х2х1,0 | 0,155 | км |
| СПпВЭнг-HF 2х2х1,5 | 0,110 | км |
| СПпВЭнг-HF 3х2х0,35 | 0,113 | км |
| СПпВЭнг-HF 3х2х0,5 | 0,106 | км |
| СПпВЭнг-HF 3х2х0,75 | 0,221 | км |
| СПпВЭнг-HF 4х2х0,5 | 0,311 | км |
| СПпВЭнг-HF 4х2х0,75 | 7,641 | км |
| СПпВЭнг-HF 4х2х1,5 | 0,020 | км |
| СПпВЭнг-HF 5х2х0,35 | 0,066 | км |
| СппВЭнг-HF 5х2х1,5 | 0,080 | км |
| СПпВЭнг-HF 7х2х0,5 | 0,127 | км |
| СПпВЭнг-HF 7х2х0,75 | 0,693 | км |
| СПпВЭнг-HF 7х2х1,5 | 0,040 | км |
| СПпВЭнг-HF 8х2х0,75 | 0,012 | км |
Кабельные муфты
Мы не знаем муфты для СПпВЭнг-HF. Попробуйте подобрать муфту по характеристикам.
Маркоразмеры
- СПпВЭнг-HF 1х2х0,35
- СПпВЭнг-HF 1х2х0,5
- СПпВЭнг-HF 1х2х0,75
- СПпВЭнг-HF 1х2х1,0
- СПпВЭнг-HF 1х2х1,5
- СПпВЭнг-HF 2х2х0,35
- СПпВЭнг-HF 2х2х0,5
- СПпВЭнг-HF 2х2х0,75
- СПпВЭнг-HF 2х2х1,0
- СПпВЭнг-HF 2х2х1,5
- СПпВЭнг-HF 3х2х0,35
- СПпВЭнг-HF 3х2х0,5
- СПпВЭнг-HF 3х2х0,75
- СПпВЭнг-HF 3х2х1,0
- СПпВЭнг-HF 3х2х1,5
- СПпВЭнг-HF 4х2х0,35
- СПпВЭнг-HF 4х2х0,5
- СПпВЭнг-HF 4х2х0,75
- СПпВЭнг-HF 4х2х1,0
- СПпВЭнг-HF 4х2х1,5
- СПпВЭнг-HF 5х2х0,35
- СПпВЭнг-HF 5х2х0,5
- СПпВЭнг-HF 5х2х0,75
- СПпВЭнг-HF 5х2х1,0
- СПпВЭнг-HF 5х2х1,5
- СПпВЭнг-HF 7х2х0,35
- СПпВЭнг-HF 7х2х0,5
- СПпВЭнг-HF 7х2х0,75
- СПпВЭнг-HF 7х2х1,0
- СПпВЭнг-HF 7х2х1,5
- СПпВЭнг-HF 8х2х0,35
- СПпВЭнг-HF 8х2х0,5
- СПпВЭнг-HF 8х2х0,75
- СПпВЭнг-HF 8х2х1,0
- СПпВЭнг-HF 8х2х1,5
- СПпВЭнг-HF 10х2х0,35
- СПпВЭнг-HF 10х2х0,5
- СПпВЭнг-HF 10х2х0,75
- СПпВЭнг-HF 10х2х1,0
- СПпВЭнг-HF 10х2х1,5
- СПпВЭнг-HF 12х2х0,35
- СПпВЭнг-HF 12х2х0,5
- СПпВЭнг-HF 12х2х0,75
- СПпВЭнг-HF 12х2х1,0
- СПпВЭнг-HF 12х2х1,5
- СПпВЭнг-HF 14х2х0,35
- СПпВЭнг-HF 14х2х0,5
- СПпВЭнг-HF 14х2х0,75
- СПпВЭнг-HF 14х2х1,0
- СПпВЭнг-HF 14х2х1,5
- СПпВЭнг-HF 19х2х0,35
- СПпВЭнг-HF 19х2х0,5
- СПпВЭнг-HF 19х2х0,75
- СПпВЭнг-HF 19х2х1,0
- СПпВЭнг-HF 19х2х1,5
- СПпВЭнг-HF 24х2х0,35
- СПпВЭнг-HF 24х2х0,5
- СПпВЭнг-HF 24х2х0,75
- СПпВЭнг-HF 24х2х1,0
- СПпВЭнг-HF 24х2х1,5
- СПпВЭнг-HF 30х2х0,35
- СПпВЭнг-HF 30х2х0,5
- СПпВЭнг-HF 30х2х0,75
- СПпВЭнг-HF 30х2х1,0
- СПпВЭнг-HF 30х2х1,5
- СПпВЭнг-HF 37х2х0,35
- СПпВЭнг-HF 37х2х0,5
- СПпВЭнг-HF 37х2х0,75
- СПпВЭнг-HF 37х2х1,0
- СПпВЭнг-HF 37х2х1,5
- СПпВЭнг-HF 48х2х0,35
- СПпВЭнг-HF 48х2х0,5
- СПпВЭнг-HF 48х2х0,75
- СПпВЭнг-HF 48х2х1,0
- СПпВЭнг-HF 48х2х1,5
- СПпВЭнг-HF 1х4х0,35
- СПпВЭнг-HF 1х4х0,5
- СПпВЭнг-HF 1х4х0,75
- СПпВЭнг-HF 1х4х1,0
- СПпВЭнг-HF 1х4х1,5
